Sprężarki tłokowe napęd pośredni seria HD / HDT / HD-VT - GUDEPOL - sprężarki śrubowe, kompresory tłokowe, serwis sprężarek

Sprężarki tłokowe napęd pośredni seria HD / HDT / HD-VT

Sprężarki tłokowe GUDEPOL serii HD zostały skonstruowane w oparciu o 20 letnie doświadczenie firmy i najnowocześniejsze rozwiązania światowe powiązane z najwyższą jakością materiałów.

Doskonale znając potrzeby rynku firma GUDEPOL skonstruowała pionierskie rozwiązanie w w segmencie kompresorów tłokowych, poprzez zastosowanie ocynkowanego zbiornika w połączeniu z wysoko wydajnym oraz nowoczesnym systemem pompującym.

Projekt został zrealizowany we własnym biurze konstrukcyjnym, montaż urządzeń jest przeprowadzamy w zakładzie produkcyjnym w Polsce – hala montażu w Legnicy.

Wszystkie urządzenia przechodzą ścisłą kontrolę jakości, weryfikującą każdy element kompresora.

Sprężarki zostały zaprojektowane pod kątem zastosowania w trudnych warunkach, przy obciążeniach przemysłowych. Wolnoobrotowa żeliwna pompa w połączeniu z zbiornikiem 100% ocynowanym z wewnątrz i zewnątrz, daje możliwość długoletniej eksploatacji sprężarki. Wszystkie podzespoły zastosowane w konstrukcji sprężarki serii HD są najwyższej jakości światowej.

GUDEPOL przekazuje klientom urządzenie o długoletniej gwarancji.




  1. Żeliwna, wolnoobrotowa pompa sprężarki – konstrukcja HD wysoka wydajność, przystosowana do obciążeń przemysłowych. Serie HDT wyróżnia zastosownie pomp dwustopniowych 15 bar z chłodnicą międzystopniową, w celu zwiększenia sprawności układu pompującego.
  2. Silnik elektryczny – system HD wysoka klasa izolacji IP55 przystosowany do pracy ciągłej zgodnie z klasą S1.
  3. Wyłącznik ciśnieniowy (presostat) z termicznym zabezpieczeniem i systemem rozruchu bez obciążenia - pełna ochrona silnika elektrycznego, łagodny rozruch urządzenia.
  4. Wysoko wydajny system chłodzenia – efektywny wentylator koła pasowego, chłodnice międzycylindrowe.
  5. Przekładnia pasowa z system taperlock – precyzyjne i łatwe ustawienie systemu przenoszenia napędu.
  6. Zbiornik – 100% ocynku wewnątrz i zewnątrz, norma zabezpieczenia antykorozyjnego PN-EN ISO-1461.




Gwarancje sprężarek HD:


2 lata gwarancji - pompa oraz wyłącznik ciśnieniowy


3 lata gwarancji - silnik elektryczny


10 lat - zbiornik ciśnieniowy sprężarki HD




Parametry techniczne sprężarek tłokowych serii HD:



Poj.
zbior.
[litr]
Kompresor

[typ]
Hałas

[dB]
Wyd.
ssawna
[l/min][m3/h]
Max.
ciś.
[bar]
Moc
silnika
[kW]
Obroty

[obr/min]
Ilość
cyl.
[n0]
Stop.
spręż.
[n0]
Napięc.
zasil.
[V]
dł. x szer. x wys.

[cm]
Ciężar

[kg]
Stacja VT
90 HD-40/90/510 80 510 / 31 10 3 1200 2 1 400 114x52x88 84 -
200 HD-40/200/510 80 510 / 31 10 3 1200 2 1 400 145x58x96 135 -
200 HD-40/200/510VT 80 510 / 31 10 3 1200 2 1 400 145x58x96 165 tak
270 HD-50/270/700 80 700 / 42 10 4 1130 3 1 400 148x50x102 175 -
270 HD-50/270/700VT 80 700 / 42 10 4 1130 3 1 400 148x50x102 203 tak
270 HDT-50/270/580/15 78 580 / 34,8 15 4 790 2 2 400 148x50x103 205 -
270 HD-75/270/900 80 900 / 54 10 5,5 1015 2 1 400 148x50x103 210 -
270 HD-75/270/900VT 80 900 / 54 10 5,5 1015 2 1 400 148x50x103 238 tak
500 HD-75/500/900 80 900 / 54 10 5,5 1015 2 1 400 190x60x118 245 -
500 HD-75/500/900VT 80 900 / 54 10 5,5 1015 2 1 400 190x60x118 273 tak(HDX)
270 HD-100/270/1200 80 1200 / 72 10 7,5 970 2 1 400 148x50x103 215 -
500 HD-100/500/1200 80 1200 / 72 10 7,5 970 2 1 400 190x60x119 250 -
500 HD-100/500/1200VT 80 1200 / 72 10 7,5 970 2 1 400 190x60x119 278 tak(HDX)
500 HDT-100/500/1150/15 78 1150 / 69 15 7,5 790 3 2 400 190x60x119 304 -

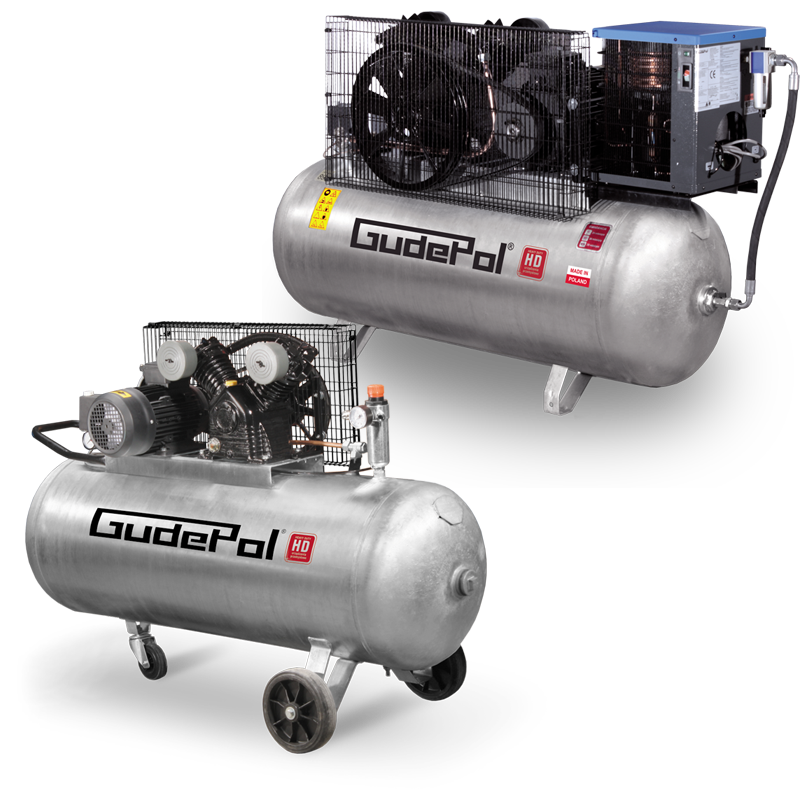

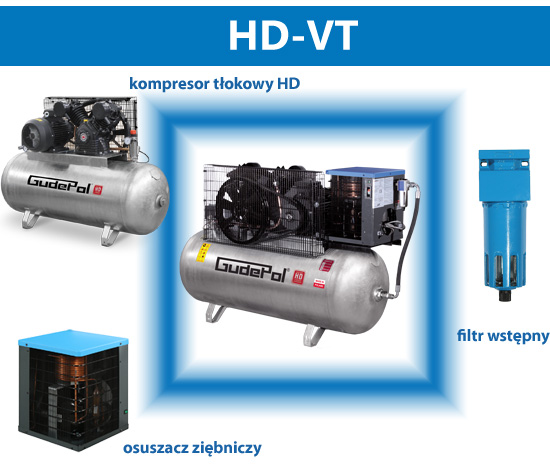

Kompresor tłokowy HD-VT  - standardowa wersja kompresora HD wyposażona w:

- Osuszacz zięmbniczy z automatycznym wyrzutnikiem kondesatu

- Filtr wstępny 25 um

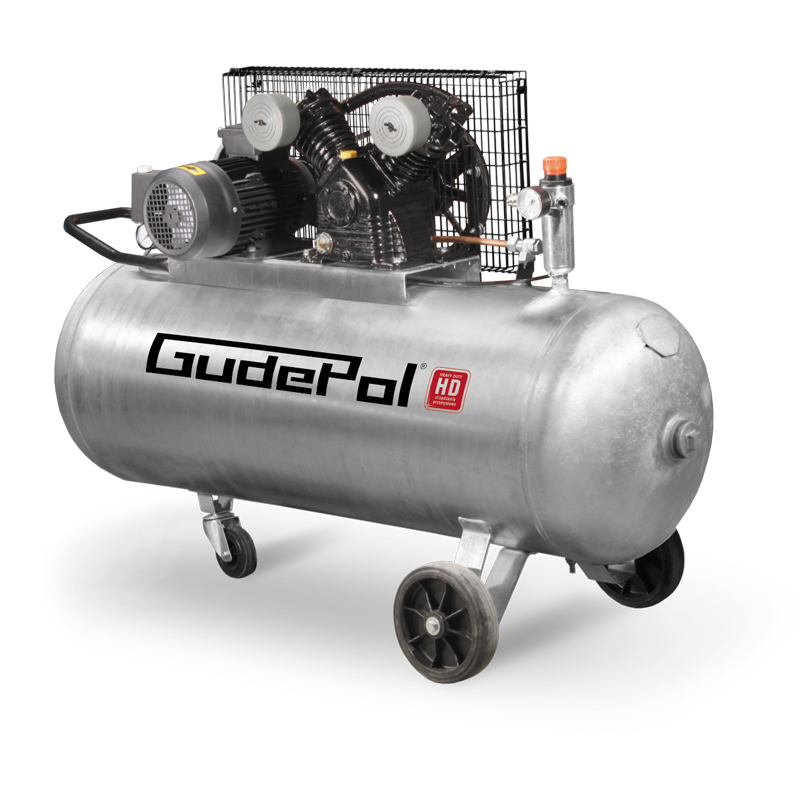

HD-40/200/510

HD-40/200/510

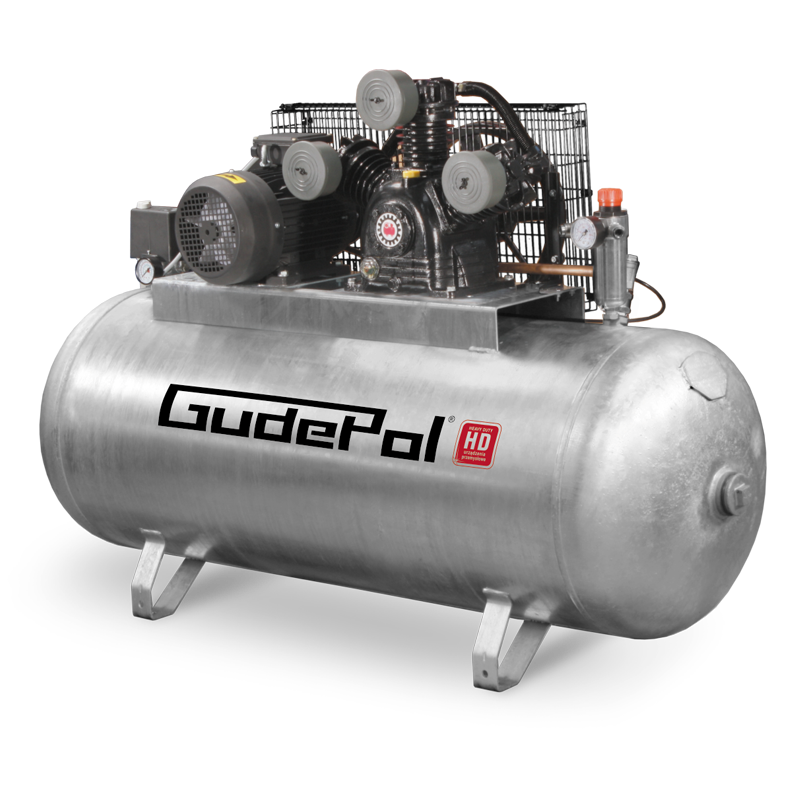

HD-50/270/700

HD-50/270/700

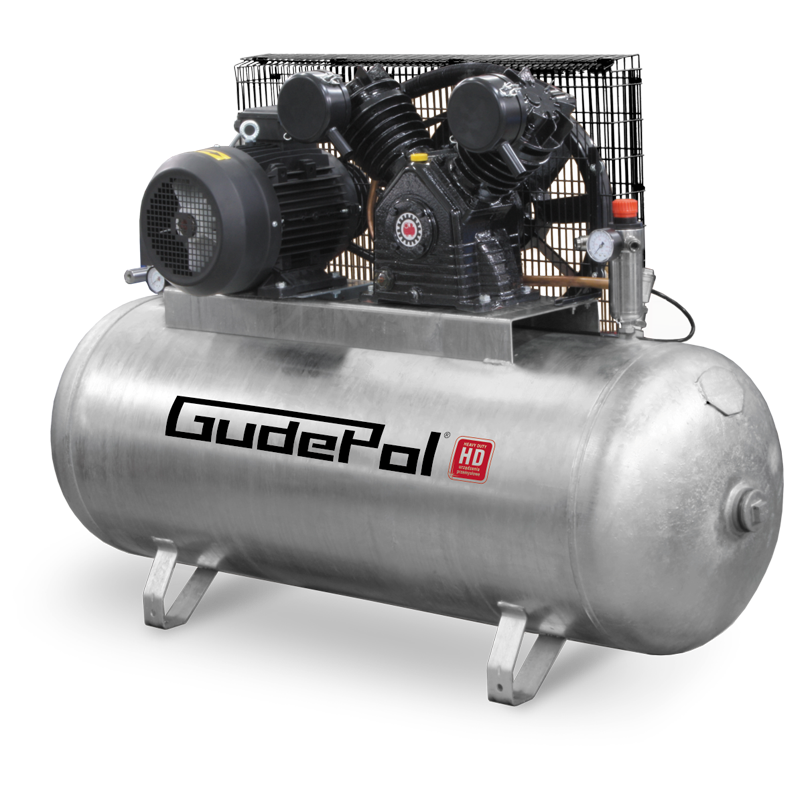

HD-75/270/900

HD-75/270/900

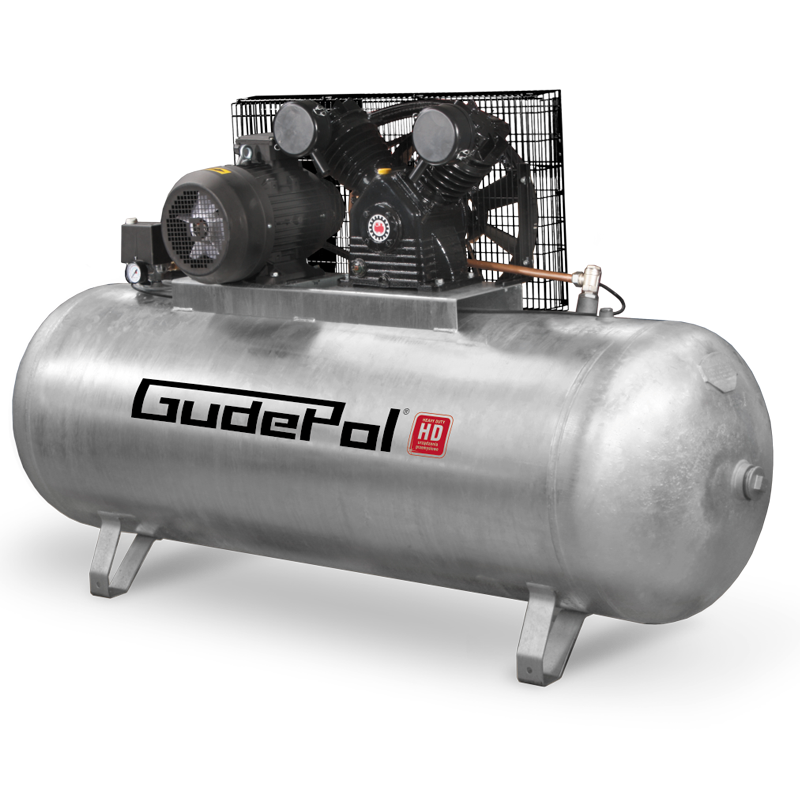

HD-75/500/900

HD-75/500/900

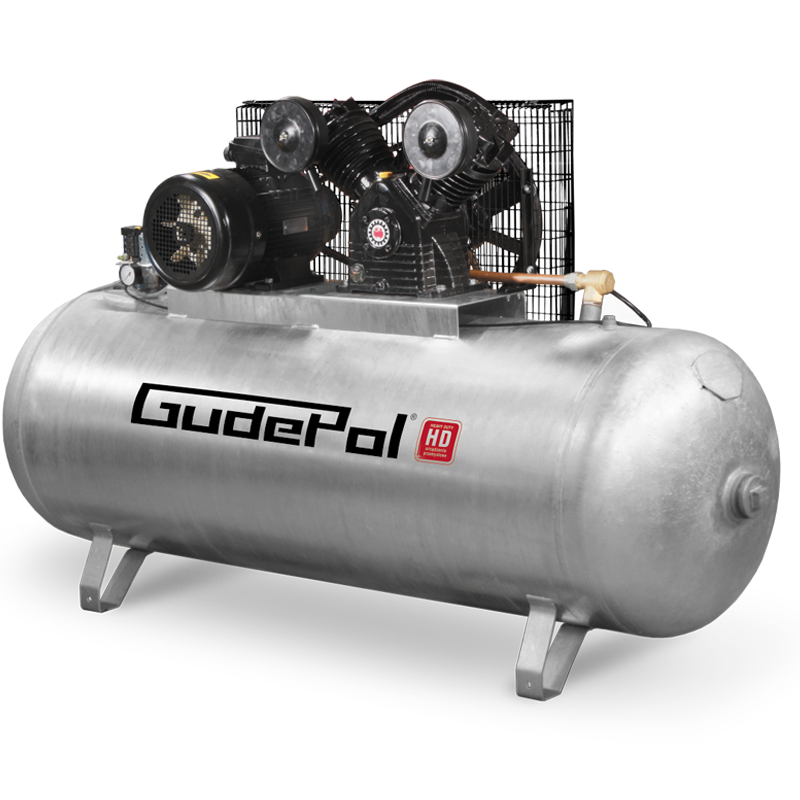

HD-100/500/1200

HD-100/500/1200

HD-VT75/270/900

HD-VT75/270/900

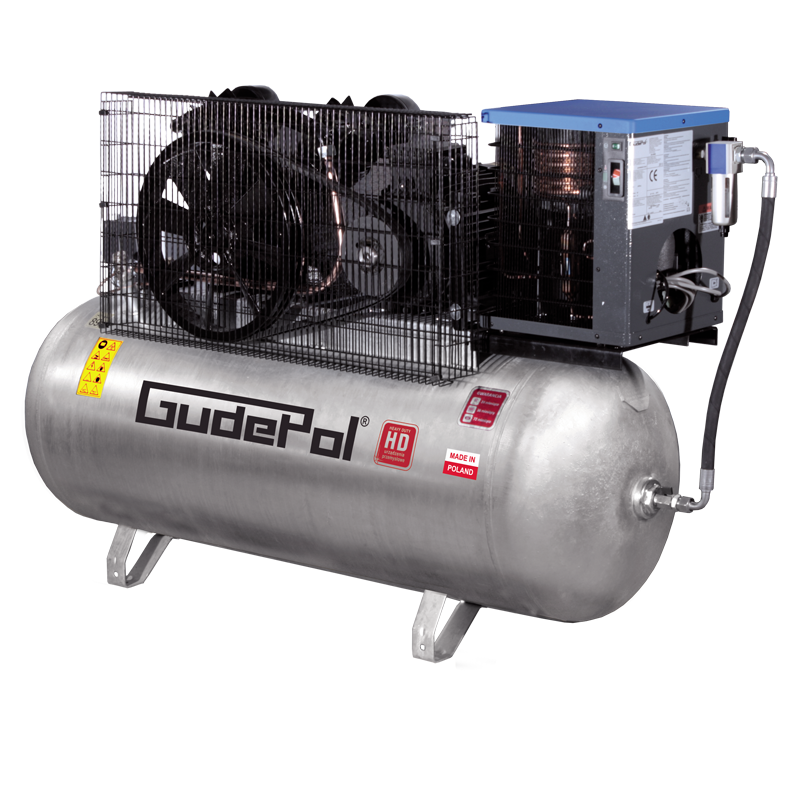

HD-VT100/500/1200

HD-VT100/500/1200
