Instalacja pneumatyczna


Instalacje pneumatyczne - system szybkiego montażu


Instalacje wtykowe w systemie "GUDEPOL" chrakteryzują się banalnie prostym montażem, przez co oszczędza się około 40% wartości inwestycji, w związku z możliwożcią samodzielnego wykonania.

Atuty:

• prosty i szybki montaż (bez klejenia oraz spawania)
• idealne do sprężonego powietrza
• najwyższa jakość produktów
• szybkie rozłączanie i demontaż
• bez dodatkowych uszczelnień
• bardzo dobre właściwości przepływu




Montaż / demontaż

1. Wykonanie połączenia fi 15 mm - 22 mm

Uciąć rurę pod kątem prostym, usunąć zadziory. Sprawdzić, czy rura nie ma ostrych krawędzi, rys wzdłużnych i nie nosi śladów innych uszkodzeń.

2. Połączenie trzyma jeszcze przed uszczelnieniem

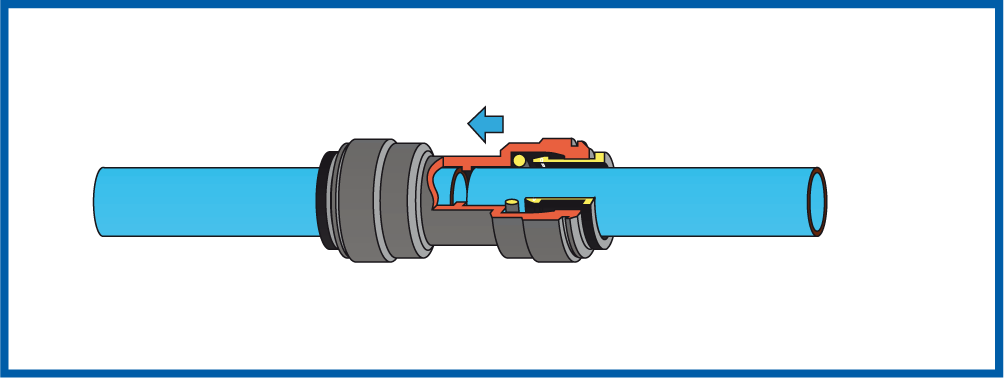

Złączka chwyta rurę jeszcze przed uszczelnieniem. Wsunąć rurę do oporu.

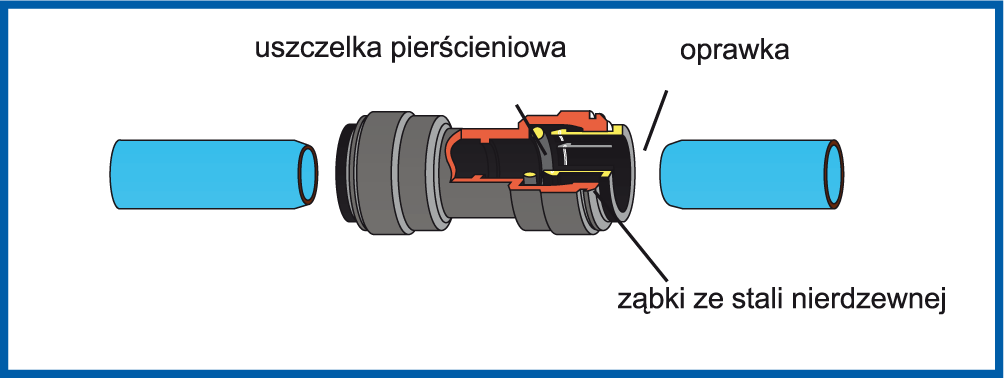

Wsunąć rurę do oporu. Oprawka ma ząbki ze stali nierdzewnej, mocuje rurę w złączce. Dzięki uszczelce pierścieniowej powstaje idealnie szczlene połączenie.

3. Kontrola połączenia przez rozciąganie rury

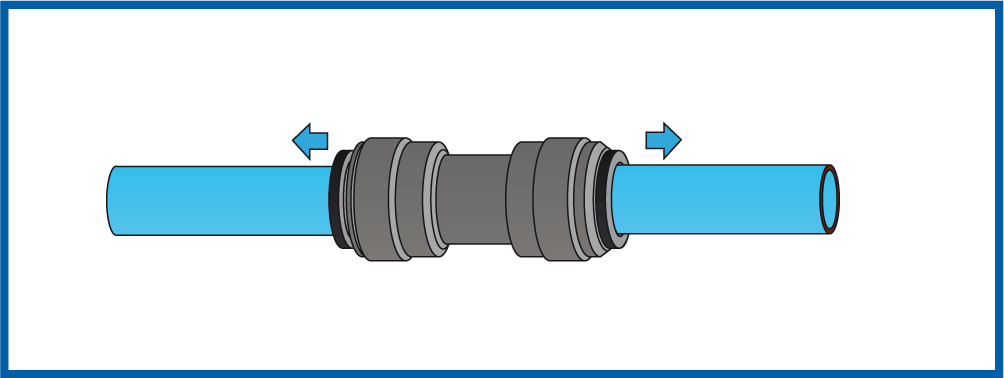

Należy sprawdzić, czy rura jest bezpiecznie osadzona. Można to stwierdzić ciągnąć rurę w przeciwnych kierunkach

4. Rozłączenie połączenia

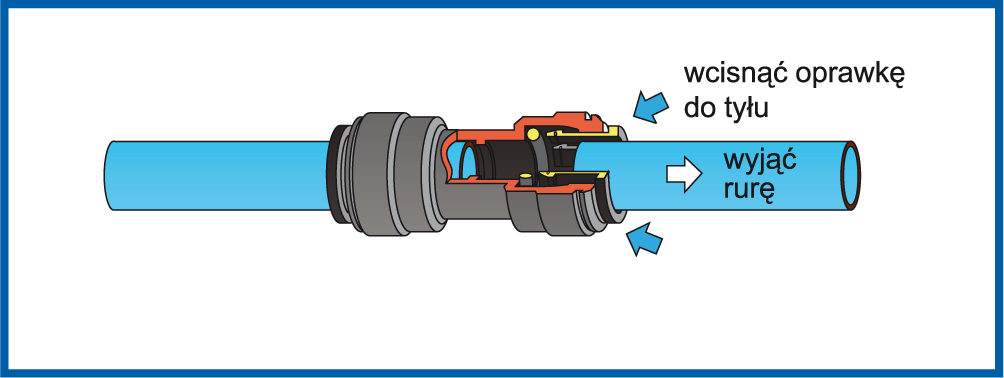

Rurę można rozłączyć przez wciąnięcie oprawki do tyłu.


Przykładowe sposoby zakończenia instalacji na stanowisku roboczym

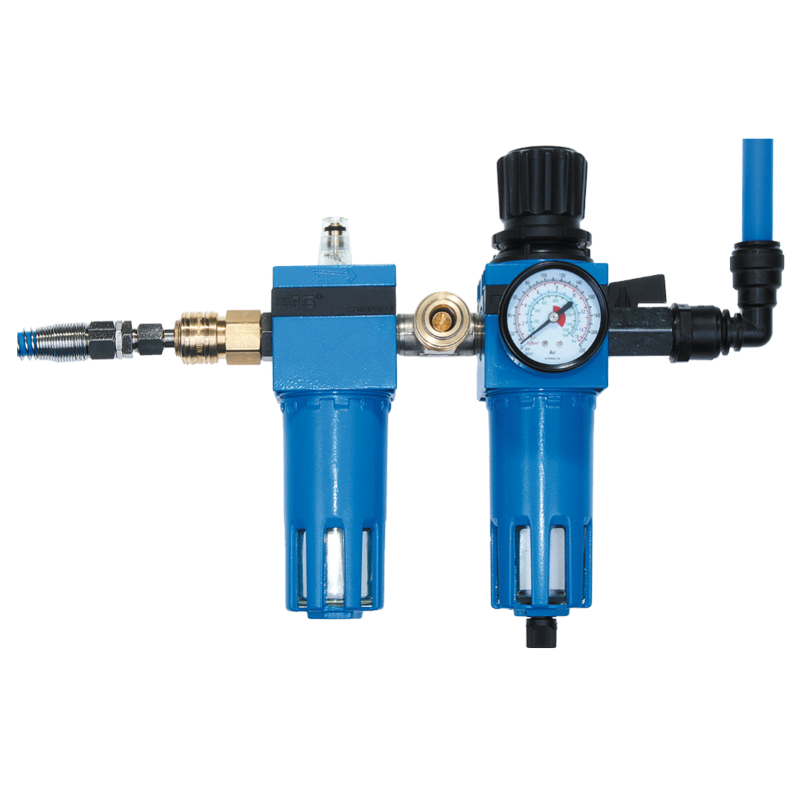

Zakończenie na stanowisku wymagającym filtrowania, redukowania oraz smarowania olejem pneumatycznym np. Narzędzia pneumatyczne, siłowniki.

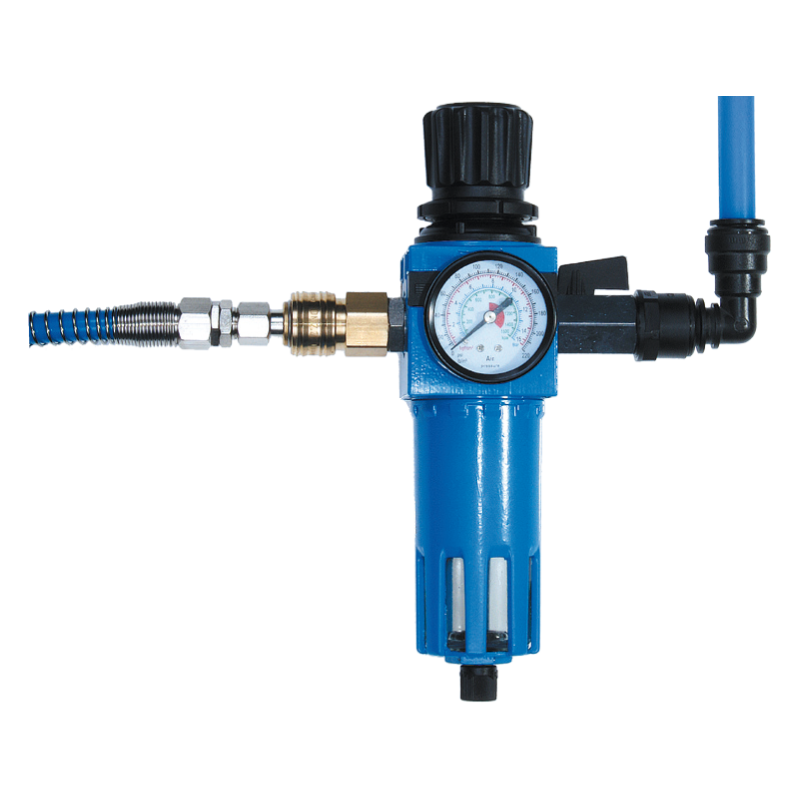

Zakończenie na stanowisku wymagającym jedynie filtrowania oraz redukowania ciśnienia np. pistolety.
