Sprężarki śrubowe serii SMART 3G - GUDEPOL - sprężarki śrubowe, kompresory tłokowe, serwis sprężarek

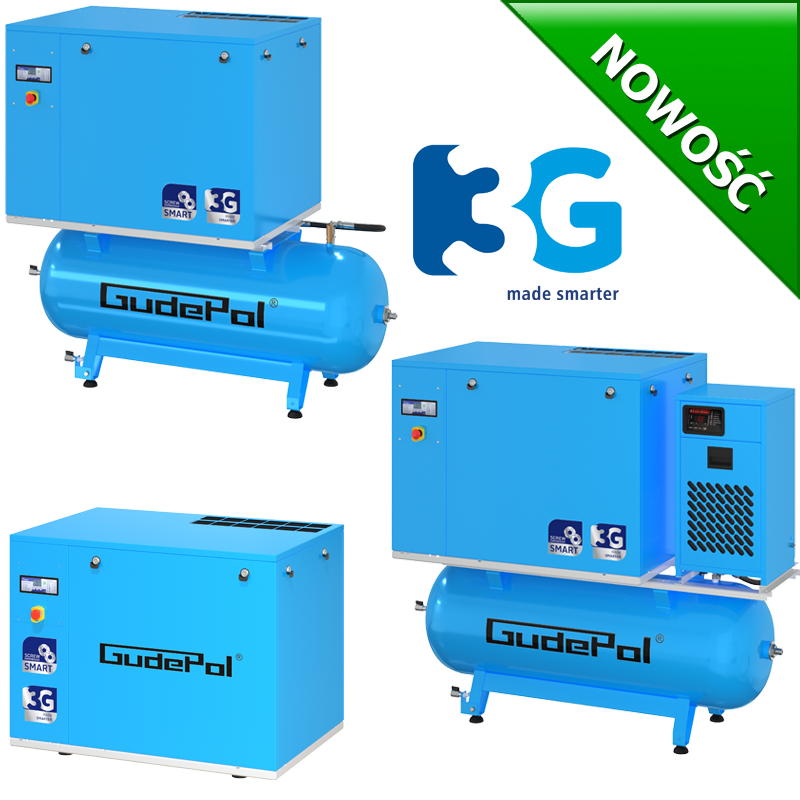

Sprężarki śrubowe serii SMART 3G

Zakres:

Napęd: pośredni (pasowy)

Moc: 5,5-15 kW

Wydajność: 650-1800 l/min ( 39-108 m3/h)

Ciśnienie robocze: 8-13 bar

Dostępne wersje: stacjonarna, na zbiorniku 270-500 litrów, na zbiorniku 270-500 litrów + stacja uzdatniania powietrza VT

Znaczek 5 lat gwarancji



Dlaczego warto wybrać produkt firmy GUDEPOL?

GUDEPOL to lider pneumatyki działający na polskim rynku nieprzerwanie od ponad 30 lat. Doświadczenie zdobywane latami pozwoliło nam stworzyć bogatą ofertę sprężarek śrubowych i tłokowych, stacji uzdatnienie powietrza, instalacji, narzędzi pneumatycznych, armatury, oraz kompleksowych rozwiązań z zakresu pneumatyki.

Wybierając produkty marki GUDEPOL otrzymują Państwo oprócz naszego doświadczenia, dodatkowe atuty:

Ikona - check własne rozwiązania technologiczne wykorzystane w projektowaniu i produkcji sprężarek,
Ikona - check bogaty wachlarz doświadczeń zdobyty podczas wieloletnich badań i pracy nad produktami,
Ikona - check skrupulatną kontrolę jakości, którą przechodzą nasze kompresory śrubowe oraz tłokowe hd, bezpośrednio po opuszczeniu linii montażowej,
Ikona - check pierwszorzędną jakość produktów i usług, potwierdzoną korzystnymi warunkami gwarancji,
Ikona - check nowoczesne i ekologiczne metody budowania stacji uzdatniania powietrza,
Ikona - check wychodzenie naprzeciw oczekiwaniom klientów, poprzez odpowiedni dobór parametrów urządzeń pneumatycznych,
Ikona - check atrakcyjne rozwiązania już istniejących sieci pneumatycznych,
Ikona - check profesjonalny serwis obejmujący swoim działaniem całą Polskę.

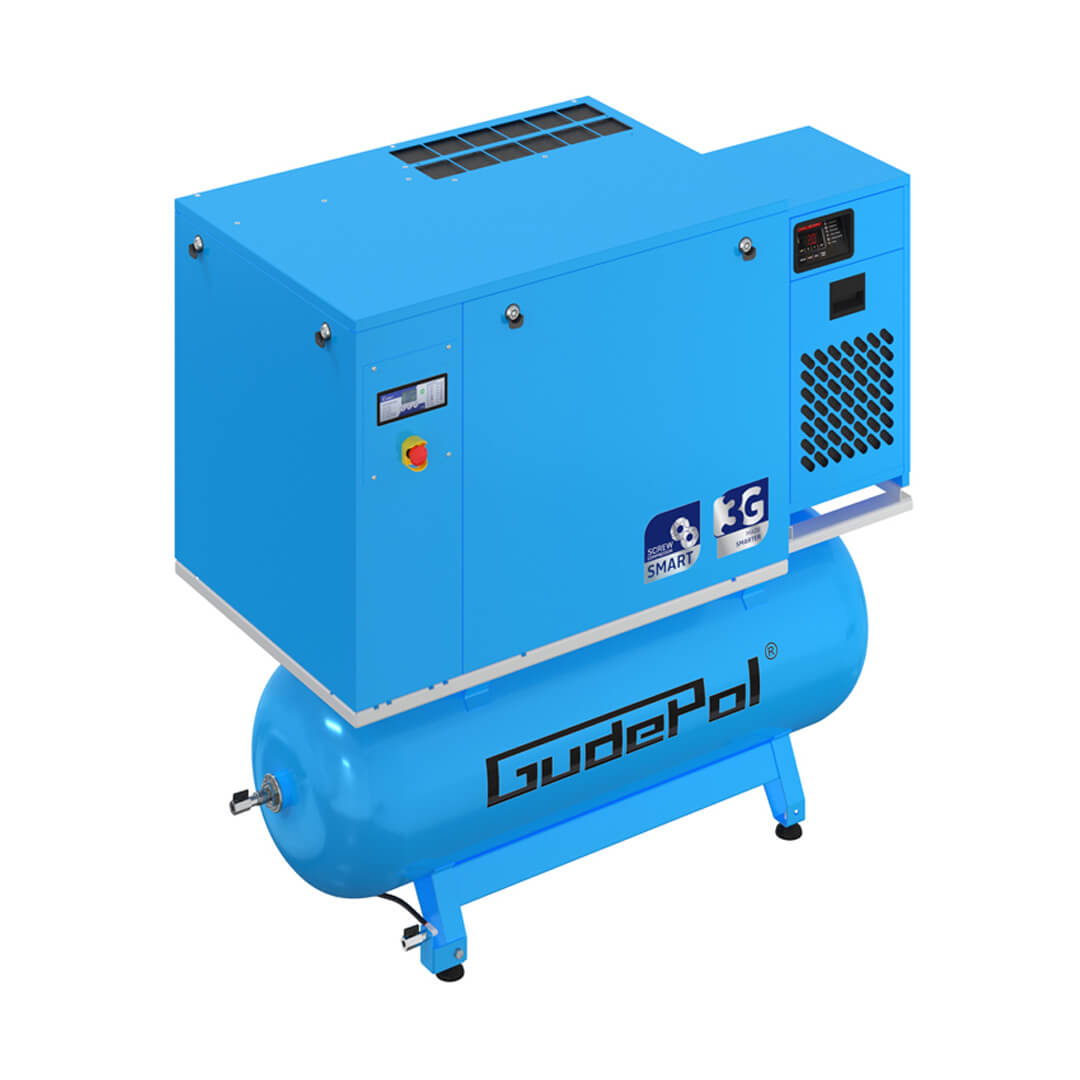

Zdjęcie przedstawiające kompresor VSI-3G marki Gudepol



Kompresor śrubowy serii SMART-3G to już trzecia generacja popularnych kompresorów kompaktowych firmy Gudepol. Wersja 3G to zupełnie nowa konstrukcja ukierunkowana na zwiększenie kultury pracy oraz uzyskanie lepszych parametrów sprężarki śrubowej.

Aby osiągnąć zamierzony cel, inżynierowie firmy Gudepol opracowali nowoczesną obudowę bezramową, co pozwoliło na zmniejszenie poziomu drgań oraz przepływu powietrza wewnątrz kompresora śrubowego.

Przeprojektowano również układ chłodzenia, zwiekszając jego wydajność względem poprzedniej generacji, gwarantując poprawną pracę kompresora w trudnych warunkach otoczenia.

Automatyka kompresora SMART-3G to kompleksowe zabezpieczenie urządzenia pod kątem nieprawidłowości działania przyłącza elektrycznego.

Szeroki wachlarz ulepszeń: między innymi zbiornik ocynkowany, Gudepol Chmura, przemiennik częstotliwości - to pełne spektrum personalizacji kompresora względem potrzeb klienta.

Znaczek 5 lat gwarancji

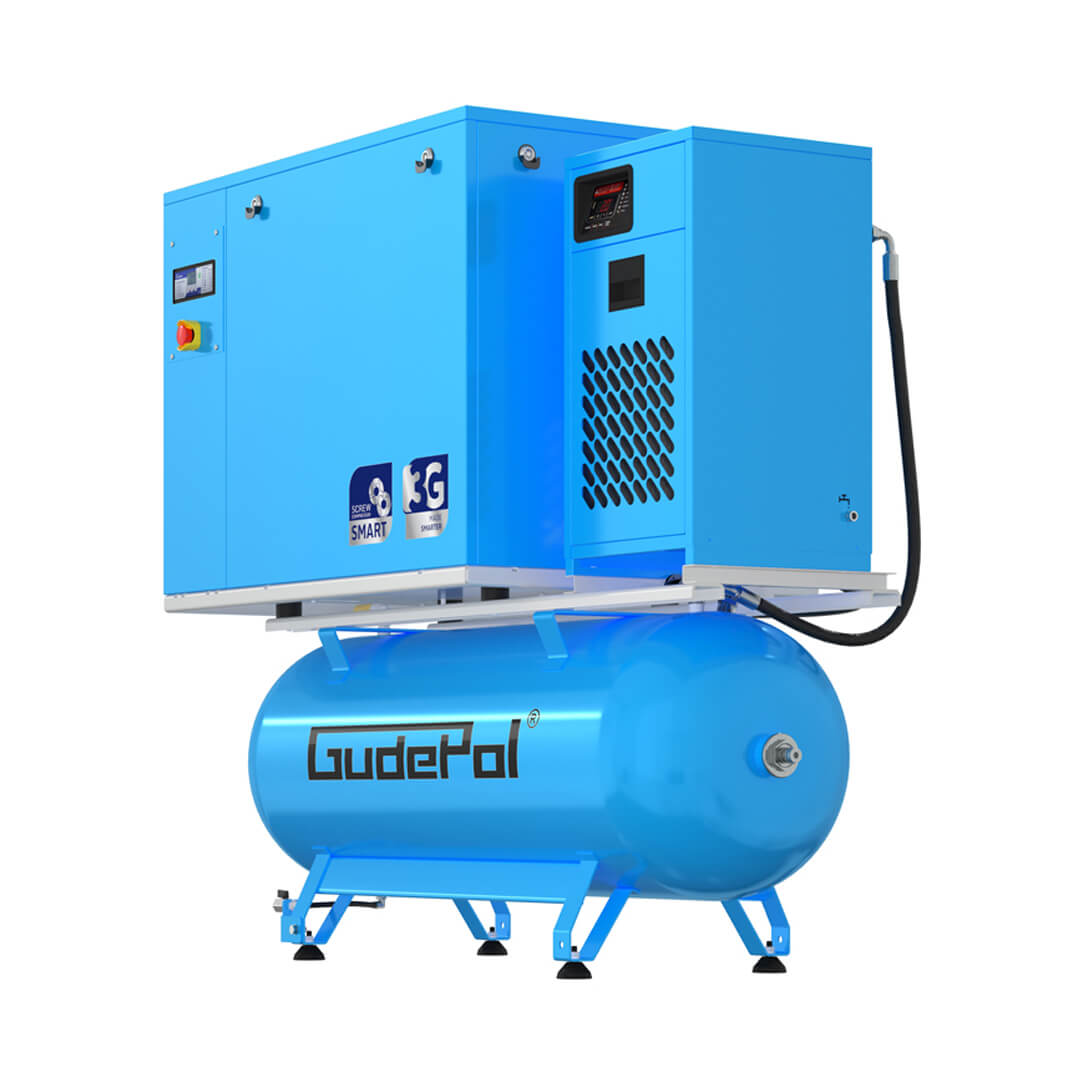

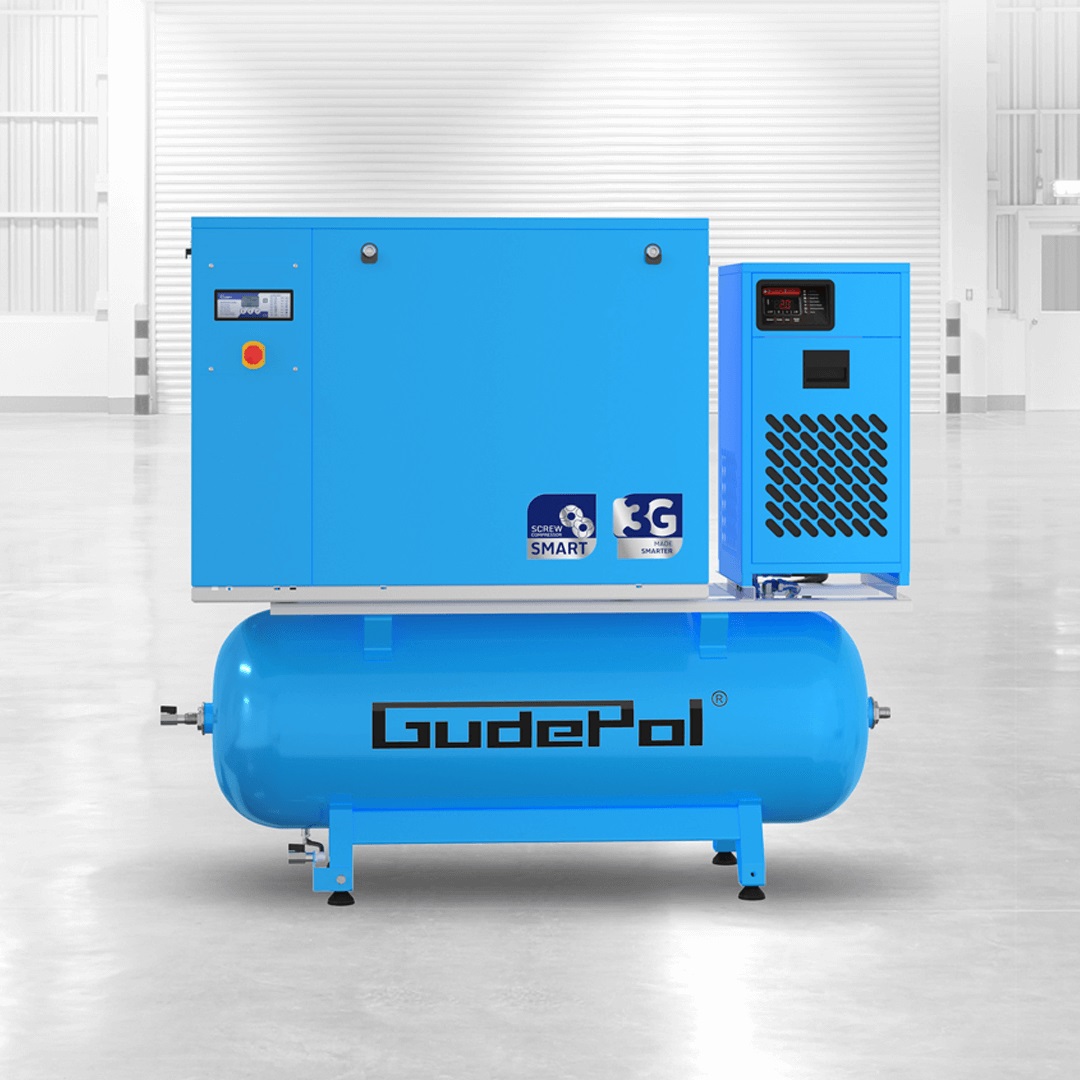

Zdjęcie przedstawiające kompresor SMART 3G marki Gudepol

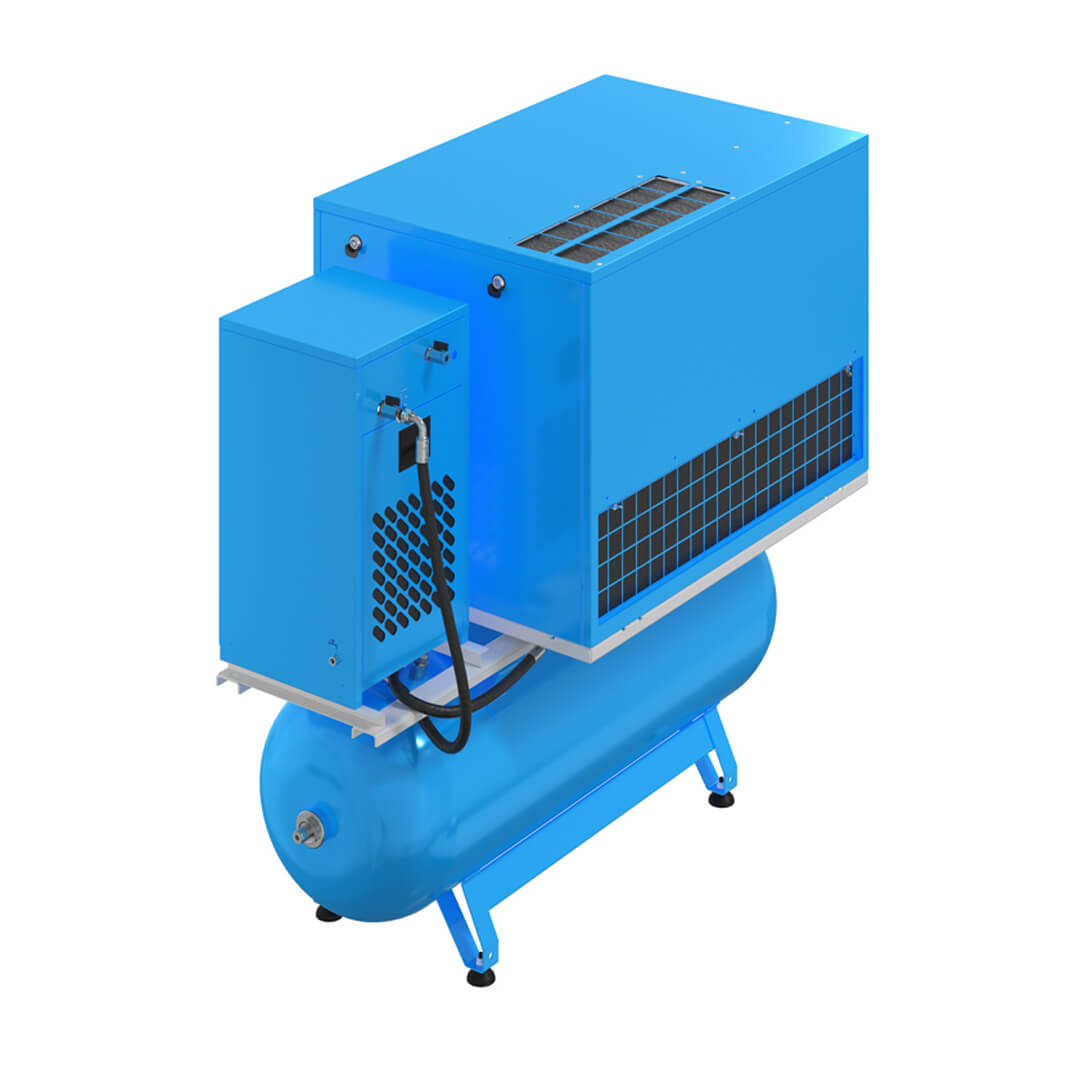

Zdjęcie przedstawiające kompresor SMART-3G marki Gudepol Zdjęcie przedstawiające kompresor SMART-3G marki Gudepol Zdjęcie przedstawiające kompresor SMART-3G marki Gudepol Zdjęcie przedstawiające kompresor SMART-3G marki Gudepol



Dlaczego kompresory serii SMART 3G są tak wyjątkowe?

Ikona - check przemyślany pod kątem parametrów pracy dla warsztatów oraz małych firm (kompaktowa budowa),
Ikona - check wysoka niezawodność - połączenie wysokiej jakości materiałów wraz z przemyślaną konstrukcją, daje produkt z gwarancją na spełnienie oczekiwań (5 lata gwarancji),
Ikona - check kompresor pod Twoją kontrolą - dzięki zastosowaniu panelu mikroprocesorowego, który daje pełen obraz funkcjonowania sprężarki,
Ikona - check uproszczona obsługa - sprężarka została zaprojektowana w sposób przyjazny dla użytkownika (łatwość wymiany materiałów eksploatacyjnych, to brak przestoju oraz oszczędność czasu i pieniędzy dla Twojej firmy),
Ikona - check kompresor gotowy do startu - sprężarka jest przewidziana do samodzielnego rozruchu, co oznacza iż jest gotowa do pracy według własnego uznania bez dodatkowych kosztów serwisowych,
Ikona - check pełna integralność systemów uzdatniania powietrza - kompresor występujący w opcji z osuszaczem z zintegrowanym filtrami, wykaże się w ciężkich warunkach oraz dostarczy czyste sprężone powietrze do odbiorników,
Ikona - check znaczna redukcja kosztów energii elektrycznej,
Ikona - check potwierdzona niezawodność urządzenia poprzez skrupulatną kontrole jakości podczas procesu produkcji,
Ikona - check kompaktowa budowa kompresora dająca duże możliwości adaptacyjne,
Ikona - check możliwość wykorzystania efektywności cieplnej kompresora.


Parametry techniczne sprężarek śrubowych SMART-3G
Kompresor

[typ]
Hałas

[dB]
Wydajność

[l/min]
[m3/h]
Max.
ciśnienie

[bar]
[MPa]
Moc
silnika
[kW]
Napięc.
zasil.
[V]
dł x szer x wys

[cm]
Ciężar

[kg]
Zbr.
[L]
Stacja VT
GD-SMART5,5/8 68 800 / 48 8/ 0,8 5,5 400 105x71x79 205 - -
GD-SMART5,5/08/270 68 800 / 48 8 / 0,8 5,5 400 150x77x132 270 270 -
GD-SMART5,5/08/270VT 68 800 / 48 8 / 0,8 5,5 400 150x77x132 285 270 tak
GD-SMART5,5/10 68 720 / 43 10 / 1,0 5,5 400 105x71x79 205 - -
GD-SMART5,5/10/270 68 720 / 43 10 / 1,0 5,5 400 150x77x132 270 270 -
GD-SMART5,5/10/270VT 68 720 / 43 10 / 1,0 5,5 400 150x77x132 285 270 tak
GD-SMART5,5/13 68 650 / 39 13 / 1,3 5,5 400 105x71x79 305 - -
GD-SMART5,5/13/270 68 650 / 39 13 / 1,3 5,5 400 150x77x132 340 270 -
GD-SMART5,5/13/270VT 68 650 / 39 13 / 1,3 5,5 400 150x77x132 355 270 tak
GD-SMART7,5/8 70 1000 / 60,0 8 / 0,8 7,5 400 105x71x79 215 - -
GD-SMART7,5/08/270 70 1000 / 60,0 8 / 0,8 7,5 400 150x77x132 285 270 -
GD-SMART7,5/08/270VT 70 1000 / 60,0 8 / 0,8 7,5 400 150x77x132 335 270 tak
GD-SMART7,5/08/500 70 1000 / 60,0 8 / 0,8 7,5 400 194x76x132 340 500 -
GD-SMART7,5/08/500VT 70 1000 / 60,0 8 / 0,8 7,5 400 194x76x132 395 500 tak
GD-SMART7,5/10 70 900 / 54 10 / 1,0 7,5 400 105x71x79 215 - -
GD-SMART7,5/10/270 70 900 / 54 10 / 1,0 7,5 400 150x77x132 285 270 -
GD-SMART7,5/10/270VT 70 900 / 54 10 / 1,0 7,5 400 150x77x132 335 270 tak
GD-SMART7,5/10/500 70 900 / 54 10 / 1,0 7,5 400 194x76x132 340 500 -
GD-SMART7,5/10/500VT 70 900 / 54 10 / 1,0 7,5 400 194x76x132 395 500 tak
GD-SMART7,5/13 70 780 / 47 13 / 1,3 7,5 400 105x71x79 215 - -
GD-SMART7,5/13/270 70 780 / 47 13 / 1,3 7,5 400 150x77x132 310 270 -
GD SMART7,5/13/270VT 70 780 / 47 13 / 1,3 7,5 400 150x77x132 375 270 tak
GD-SMART7,5/13/500 70 780 / 47 13 / 1,3 7,5 400 150x77x132 365 500 -
GD-SMART7,5/13/500VT 70 780 / 47 13 / 1,3 7,5 400 198x77x142 415 500 tak
GD-SMART11/8 70 1600 / 96 8 / 0,8 11 400 105x71x79 235 - -
GD-SMART11/08/500 70 1600 / 96 8 / 0,8 11 400 198x77x132 360 500 -
GD-SMART11/08/500VT 70 1600 / 96 8 / 0,8 11 400 198x77x142 415 500 tak
GD-SMART11/10 70 1500/90 10 / 1,0 11 400 105x71x79 235 - -
GD-SMART11/10/500 70 1500/90 10 / 1,0 11 400 198x77x132 360 500 -
GD-SMART11/10/500VT 70 1500/90 10 / 1,0 11 400 198x77x142 415 500 tak
GD-SMART11/13 70 1150 / 69 13 / 1,3 11 400 105x71x79 235 - -
GD-SMART11/13/500 70 1150 / 69 13 / 1,3 11 400 198x77x132 385 500 -
GD-SMART11/13/500VT 70 1150 / 69 13 / 1,3 11 400 198x77x142 435 500 tak
GD-SMART15/10 70 1800 / 108 10 / 1,0 15 400 105x71x79 235 - -
GD-SMART15/10/500 70 1800 / 108 10 / 1,0 15 400 198x77x132 378 500 -
GD-SMART15/10/500VT 70 1800 / 108 10 / 1,0 15 400 198x77x142 435 500 tak
GD-SMART15/13 70 1600 / 96 13 / 1,3 15 400 105x71x79 235 - -
GD-SMART15/13/500 70 1600 / 96 13 / 1,3 15 400 198x77x132 429 500 -
GD-SMART15/13/500VT 70 1600 / 96 13 / 1,3 15 400 198x77x142 480 500 tak

Kompresor śrubowy SMART-3G - Opis podzespołów
Panel kontrolny L9
Panel kontrolny S26 - Gudepol

Kompresor SMART wyposażony jest w panel mikroprocesorowy układu sterowania Informuje użytkownika o trybie pracy kompresora.


Czytelny oraz szczegółowy wyświetlacz przekazuje informację o:


Ikona - strzałki zaistniałej usterce urządzenia poprzez szczegółowy kod alarmu,
Ikona - strzałki temperaturze roboczej modułu śrubowego,
Ikona - strzałki ilość przepracowanych godzin łącznie i pod obciążeniem,
Ikona - strzałki czasie pozostałym do przeglądu serwisowego.

Panel posiada funkcję pamięci usterek

Ciśnienie pod twoją kontrolą - Zainstalowanie przetwornika ciśnienia umożliwa zmiane ciśnienia minimalnego oraz maksymalnego po przez panel kontrolny. Ciśnienie robocze wyświetlane jest wyświetaczu w skali dziesiętnej bara.


Automatyka
Moduł śrubowy VSI-3G - Gudepol

Nowoczesna oparta na najwyższej jakości komponentach automatyka, zabezpiecza sprężarkę przed:



Ikona - check spadkiem napięcia w sieci elektrycznej,
Ikona - check zanikiem fazy zasilającej,
Ikona - check niewłaściwym kierunkiem obrotów silnika,
Ikona - check przeciążeniem silnika,
Ikona - check zbyt niską temperaturą oleju,
Ikona - check rozruchem nieodciążonego modułu śrubowego.

Silnik elektryczny z napinaczem
Silnik elektryczny z napinaczem - Gudepol

Wykonany z najlepszych komponentów układ pompujący kompresora serii SMART ma jeden z najlepszych na rynku, wskaźników wydajności efektywnej w proporcji do mocy silnika. Niezawodny układ przeniesienia napędu za pomocą przekładni pasowej, dający pewność stabilnej pracy kompresora. Dopracowany system filtracji olejow-powietrznej, pozwala uzyskać niską zawartość oleju w sprężonym powietrzu na wyjściu ze sprężaki (<4ppm) Przez cały okres miedzy przeglądami, sprężarka utrzymuje wydajność na najwyższym poziomie.

Chłodnica olejowo-powietrzna
Zdjęcie chłodnicy olejowo-powietrznej montowanej w kompresorach marki Gudepol

Wyjątkowo efektywna, dwu-funkcyjna chłodnica zapewniająca optymalne warunki pracy w najcięższych warunkach pracy kompresora. Pozwala osiągnąć niską temperaturę wyjściową powietrza do sieci pneumatycznej. Do połączenia chłodnicy z modułem zastosowano przewody hydrauliczne wysokotemperaturowe.

Kołnierz przyłączeniowy chłodnicy - górna konstrukcja kompresora umożliwia podłączenie systemu wyciągowego, w celu rozproszenia ciepła po obiekcie.

Dźwiękochłonna obudowa
Zdjęcie wyciszenia obudowy montowanego w kompresorach serii VSI-3G

Obudowa kompresora śrubowego SMART posiada kompaktową obudowę, która została wykonaną z wysoką precyzją. Płyty dźwiękoizolacyjne zainstalowane wewnątrz obudowy wraz z układem konstrukcyjnym sprężarki, umożliwiły osiągniecie bariery hałasu 68 [dBA] co jest jednym z najlepszych wyników w tej klasie kompresorów.




Stacja przygotowania powietrza wersja VT

Kompresor serii SMART opcjonalnie może być wyposażony w stacje przygotowania powietrza składającą się z następujących elementów: osuszacz ziębniczy punkt rosy +3oC, filtr dokładny 0,1um, filtr końcowy 0,01um oraz automatyczny wyrzutnik kondensatu. Według normy ISO 8573-1 system uzdatniania spełnia klasę 1.4.1.

Dostępne ulepszenia na etapie produkcji
Ulepszenie L26S do kompresorów SMART - HIT - DOSTĘPNE ULEPSZENIE

Pozycja zawiera, wymianę na etapie produkcji standardowego panela kontrolnego L9 w sprężarce HIT lub SMART na model L26S.
Ulepszenia zawiera wszystkie cechy rozwiązania standardowego plus poniższe atuty.


Dodatkowe atuty:

Ikona - check panel kontrolny L26S posiada alfanumeryczny wyświetlacz LCD,
Ikona - check komunikaty dotyczące pracy kompresora są przekazywane w 8 językach (polski, angielski, niemiecki, francuski, włoski, hiszpański, turecki, portugalski),
Ikona - check zintegrowany zegar pozwala ustawić 3 harmonogramy pracy dla jednego dnia w tygodniu, Ikona - check port RS485 pozwala na podłączenie kompresora do komputera w celu monitorowania pracy urządzenia,
Ikona - check możliwość podłączenia modułu GSM - otrzymywanie komunikatów w postaci sms o pracy kompresora,
Ikona - check automatyczny rozruch kompresora po zaniku napięcia w sieci elektrycznej, Ikona - check możliwość podłączenia kompresora z L26S w kaskadę.

Panel kontrolny L33S - Gudepol
Zdjęcie nowego panelu L33S




Dostępne ulepszenia na etapie produkcji
Ulepszenie zbiornik ocynk do kompresorów śrubowych HIT - SMART na zbiorniku - DOSTĘPNE ULEPSZENIE

Pozycja zawiera, wymianę na etapie produkcji zbiornika ciśnieniowego standardowego malowanego proszkowo na zbiornik ocynkowany (wew/zew) - Norma zabezpieczenia antykorozyjnego PN-EN ISO-1461. Na zbiornik ciśnieniowy ocynkowany przewidziane jest 10 Lat gwarancji.


Chmura - Gudepol
Falownik NX - DOSTĘPNE ULEPSZENIE
Czym jest przemiennik częstotliwości i do czego służy?


Najogólniej można powiedzieć, że przemiennik częstotliwości jest urządzeniem elektronicznym, którego zadaniem jest przekształcanie energii prądu przemiennego o stałej amplitudzie napięcia i stałej częstotliwości na energię o regulowanej do potrzeb zmiennej częstotliwości i zmiennej amplitudzie napięcia. Przemiennik częstotliwości jest urządzeniem służącym do płynnej regulacji prędkości obrotowej silników elektr ycznych z zachowaniem jak najlepszych ich parametrów ruchowych.

Zastosowanie przemiennika częstotliwości w naszych sprężarkach śrubowych pozwoliło na uzyskanie bardzo dobrych właściwości regulacyjnych silników indukcyjnych, zapewniając przy właściwym sterowaniu uzyskiwanie pełnego momentu silnika przy niskich prędkościach obrotowych z utrzymaniem stałego ciśnienia w sieci sprężonego powietrza przy zmiennym jego wypływie.



Każda sprężarka śrubowa z przetwornicą częstotliwości ma możliwość regulacji obrotów w zakresie od 50% do 100%, a co z tym się wiąże również w tym zakresie wydajności. Układ bezstopniowego regulowania obrotami sprężarki to najbardziej ekonomiczny sposób regulacji. Podstawowe zalety to niższe w porównaniu ze sprężarkami sterowanymi tradycyjnie zużycie energii elektrycznej i utrzymywanie stałego zadanego ciśnienia w sieci sprężonego powietrza.

Schemat oszczędności jakie daje falownik w kompresorach marki Gudepol

Falownik - Gudepol
Wyrzutnik automatyczny elektromagnetyczny HD-MD600 - DOSTĘPNE ULEPSZENIE
Czym jest przemiennik częstotliwości i do czego służy?


Min. / Max. temperatura (ºC) +1 / +50;
Ciśnienie operacyjne 0-16 bar;
Kondensat Zanieczyszczony olejem oraz bez oleju;
Korpus Aluminiowy wyścielony twardą powłoką odporną na ścieranie;
Waga 0,5 kg;

Niezbędny system w nowoczesnej gospodarce kondensatu. Automatyczny zawór zwrotny sterowany elektromagnetycznie na podstawie ciągłych pomiarów poziomu kondensatu w zbiorniku otwiera się w zależności od potrzeb i powoduje ciągły spust kondensatu z systemu sprężonego powietrza bez strat ciśnienia.

Kondensat powstaje w trakcie procesu schładzania sprężonego powietrza poniżej temperatury punktu rosy. Para wodna zgromadzona w sprężonym powietrzu osiąga stan nasycenia i zaczyna się skraplać w wodę. Większe krople wody gromadzą się w dolnych rejonach systemu, a drobne krople unoszone są przez sprężone powietrze do odbiorników zagrażając bezpieczeństwo pracy całego systemu. W nowoczesnych systemach sprężonego powietrza gospodarka kondensatu należy do standardu.



Oto zalety naszego sterowanego automatycznie, w zależności od wysokości poziomu kondensatu w zbiorniku, spustu kondensatu:

Ikona - check Wysoka niezawodność systemu,
Ikona - check Maksymalna wydajność,
Ikona - check Brak strat ciśnienia,
Ikona - check Odporność na wszystkie oleje sprężarkowe,
Ikona - check Brak zanieczyszczeń przez użycie dodatkowego sita,
Ikona - check Alarm w przypadku awarii,
Ikona - check Łatwe sprawdzenie funkcjonalności,
Ikona - check Niskie koszty instalacji i serwisowania.



Falownik - Gudepol




Separator woda-olej PCT - OPCJONALNE ULEPSZENIE
Czym jest przemiennik częstotliwości i do czego służy?


W czasie procesu sprężania powietrza przy pomocy sprężarek smarowanych olejem powstaje kondensat olejowo-wodny, który zawiera od 500 do 5000 mg oleju na litr kondensatu. Według obwiązujących przepisów zawartość oleju w kondensacie odprowadzanym do ścieków nie może przekraczać 15mg/litr. (Dziennik Ustaw nr 116 z dn. 10.12.91, poz. 503). UWAGA! Każde przedsiębiorstwo, które doprowadza do zanieczyszczenia środowiska naturalnego np. przez odprowadzenie do ścieków nie uzdatnianego kondensatu, musi się liczyć z finansowymi karami.

Separator kondensatu PCT

Separator PCT w zakresie separatorów woda/olej oddziela olej od kondensatu, generowane przez systemy sprężonego powietrza. PCT zapewnia wydajne oddzielnie oleju od kondensatu poprzez kierowanie skroplin przez różne etapy rozdzielania.

Zasady funkcjonowania PCT

W przypadku gdy kondensat wpływa do PCT, olej odfiltrowuje się za pomocą różnych elementów filtracyjnych. Separator kondensatu PCT wykorzystuje materiały adsorpcyjne, aby usunąć nadmiar oleju. Trwałość pierwszego stopnia filtracji PCT jest określona przez ilość usuniętego oleju, nie od ilości kondensatu. Element węglowy separatora jest wykorzystany tylko w celu końcowego oczyszczenia i zapewnia osiągnięcie docelowych wartości <10 ppm. Profesjonalna konstrukcja PCT jest niezwykle kompaktowa, lekka a zarazem maksymalizuje czynniki ergonomiczne podczas przeprowadzania rutynowej konserwacji.



Falownik - Gudepol
