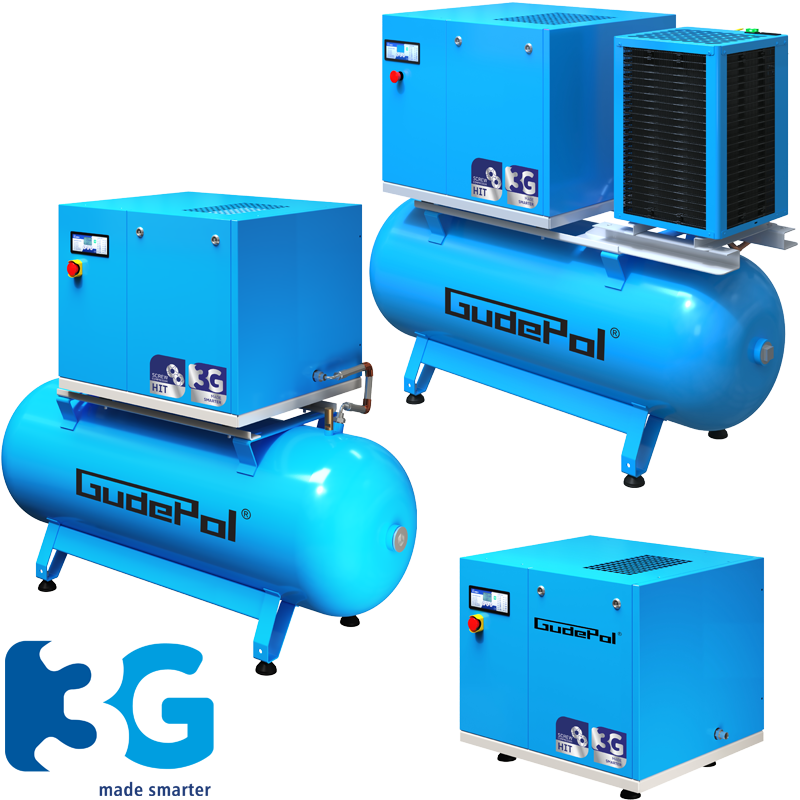

Sprężarki śrubowe serii HIT-3G

Zakres:

Moc: 2,2-4 kW

Wydajność: 320-540 l/min ( 19,2-54 m3/h)

Ciśnienie robocze: 8-10bar

Dostepne wersje: stacjonarna, na zbiorniku 270 litrów, na zbiorniku 270 litrów + stacja uzdatniania powietrza VT



Dlaczego warto wybrać produkt firmy GUDEPOL


Niewiele polskich firm zajmujących się zagadnieniami pneumatyki może pochwalić się ponad 30 letnią historią istnienia. Doświadczenie zdobyte przez lata pozwoliło nam na stworzenie bogatej oferty sprężarek śrubowych i tłokowych, stacji uzdatnienie powietrza, instalacji, narzędzi pneumatycznych, armatury, oraz kompleksowych rozwiązań z zakresu pneumatyki.

Wybierając produkt firmy GUDEPOL otrzymujecie Państwo możliwość korzystania z naszego doświadczenia oraz następujących atrybutów:

- własne rozwiązania technologiczne wykorzystane w projektowaniu i produkcji sprężarek

- bogaty wachlarz doświadczeń zdobyty podczas wieloletnich badań i prac nad produktami

- skrupulatną kontrolę jakości, którą przechodzą kompresory śrubowe oraz tłokowe hd, po opuszczeniu linii montażowej

- pierwszorzędną jakość produktów i usług, potwierdzoną korzystnymi warunkami gwarancji

- nowoczesne i ekologiczne metody budowania stacji uzdatniania powietrza

- wychodzenie naprzeciw oczekiwaniom klientów, poprzez odpowiedni dobór parametrów urządzeń pneumatycznych

- atrakcyjne rozwiązania do już istniejących sieci pneumatycznych

- profesjonalny serwis obejmujący swoim działaniem całą Polskę



Sprężarka śrubowa GUDEPOL serii HIT-3G to kompleksowe rozwiązanie w postaci źródła sprężonego powietrza w firmie, skonstruowane w oparciu o najnowocześniejsze technologie światowe powiązane z najwyższą jakością materiałów. Kompresor HIT wyposażony jest w panel mikroprocesorowy układu sterowania co jest nowością w kompresorach tej klasy. Rozwiązanie to pozwala na łatwą i czytelną pracę urządzenia. Układ automatycznie wyłapuje nieprawidłowości pracy i informuje, wyświetlając rodzaj usterki, a w przypadku zagrożenia uszkodzenia sprężarki, wyłączy ją.



Kompresor

[typ]
Hałas

[dB]
Wydajność

[l/min]
[m3/h]
Max.
ciśnienie

[bar]
[MPa]
Moc
silnika
[kW]
Napięc.
zasil.
[V]
dł x szer x wys

[cm]
Ciężar

[kg]
Zbr.
[L]
Stacja VT
GD-HIT3/08 67 320 / 19,2 8 / 0,8 2,2 400 70x50x78 107 - -
GD-HIT3/08/270 67 320 / 19,2 8 / 0,8 2,2 400 152x50x108 180 270 -
GD-HIT3/08/270VT 67 320 / 19,2 8 / 0,8 2,2 400 152x50x108 194 270 tak
GD-HIT4/08 67 420 / 25,2 8 / 0,8 3 400 70x50x78 107 - -
GD-HIT4/08/270 67 420 / 25,2 8 / 0,8 3 400 152x50x108 180 270 -
GD-HIT4/08/270VT 67 420 / 25,2 8 / 0,8 3 400 152x50x108 194 270 tak
GD-HIT4/10 67 320 / 19,2 10 / 1,0 3 400 70x50x78 107 - -
GD-HIT4/10/270 67 320 / 19,2 10 / 1,0 3 400 152x50x108 180 270 -
GD-HIT4/10/270VT 67 320 / 19,2 10 / 1,0 3 400 152x50x108 365 270 tak
GD-HIT5/08 67 540 / 32,4 8 / 0,8 4 400 70x50x78 107 - -
GD-HIT5/08/270 67 540 / 32,4 8 / 0,8 4 400 152x50x108 200 270 -
GD-HIT5/08/270VT 67 540 / 32,4 8 / 0,8 4 400 152x50x108 206 270 tak
GD-HIT5/10 67 470 / 28 10 / 1,0 4 400 70x50x78 107 - -
GD-HIT5/10/270 67 470 / 28 10 / 1,0 4 400 152x50x108 200 270 -
GD-HIT5/10/270VT 67 470 / 28 10 / 1,0 4 400 152x50x108 206 270 tak







Korzyści wynikające z zakupu kompresora HIT:


- redukcja kosztów eksploatacyjnych - serwisowanie we własnym zakresie po przez zamawianie pakietu serwisowego

- znaczna redukcja kosztów energii elektrycznej

- prosta obsługa kompresora

- potwierdzona niezawodność urządzenia poprzez skrupulatną kontrole jakości podczas procesu produkcji

- wysoka wydajność modułu śrubowego względem mocy silnika elektrycznego

- kompaktowa budowa kompresora dająca duże możliwości adaptacyjne

- 2 lat gwarancji

- możliwość wykorzystania efektywności cieplnej kompresora

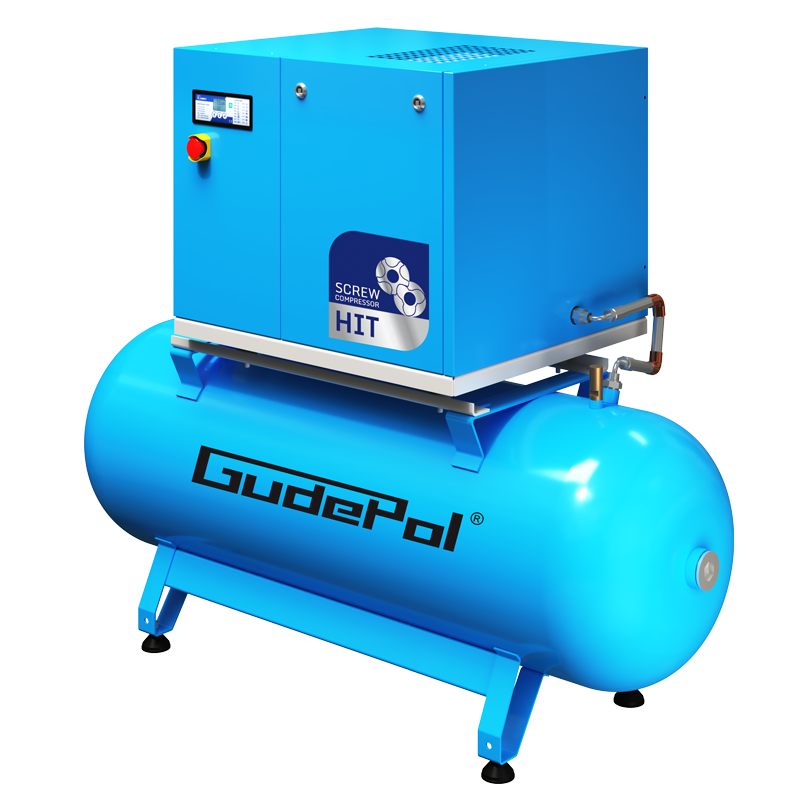

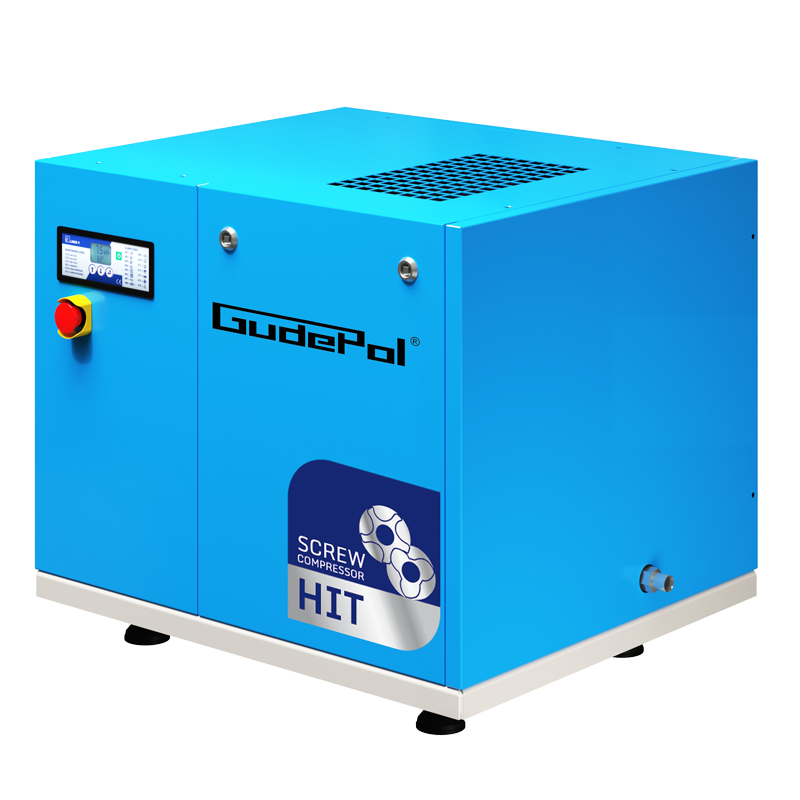

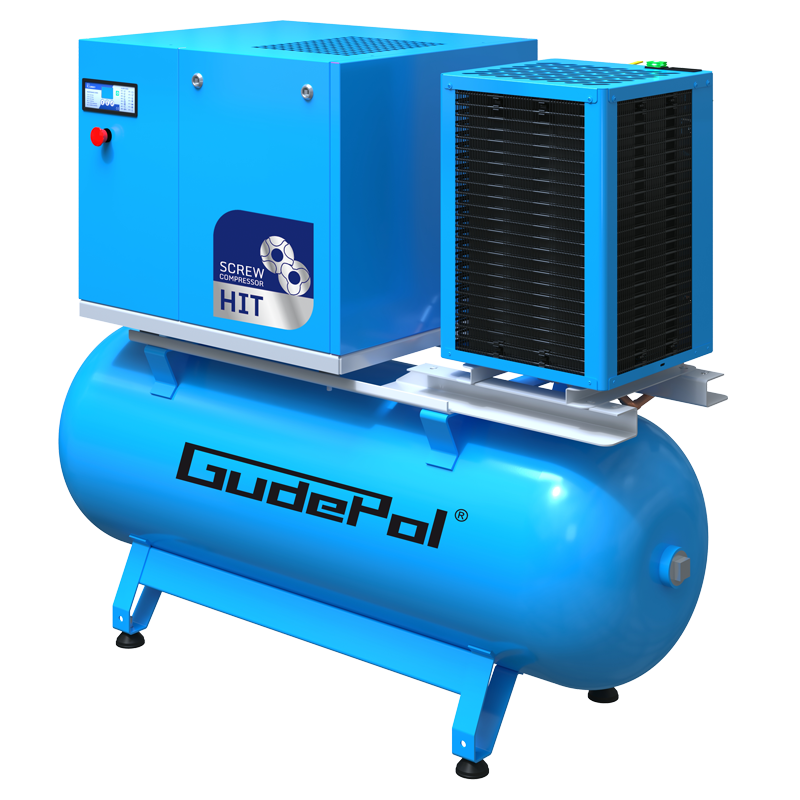

Kompresor śrubowy HIT Kompresor śrubowy HIT na zbiorniku Kompresor śrubowy HIT-3G na zbiorniku VT



Kompresor śrubowy HIT - Opis podzespołów

Panel kontrolny L9

Kompresor HIT wyposażony jest w panel mikroprocesorowy układu sterowania Informuje użytkownika o trybie pracy kompresora. Czytelny oraz szczegółowy wyświetlacz przekazuje informację o:
- zaistniałej usterce urządzenia poprzez szczegółowy kod alarmu
- temperaturze roboczej modułu śrubowego
- ilość przepracowanych godzin łącznie i pod obciążeniem
- czasie pozostałym do przeglądu serwisowego
Panel posiada funkcję pamięci usterek.

Ciśnienie pod twoją kontrolą - Zainstalowanie przetwornika ciśnienia umożliwa zmiane ciśnienia minimalnego oraz maksymalnego po przez panel kontrolny. Ciśnienie robocze wyświetlane jest wyświetaczu w skali dziesiętnej bara.

Automatyka

Nowoczesna oparta na najwyższej jakości komponentach automatyka, zabezpiecza sprężarkę przed:
-spadkiem napięcia w sieci elektrycznej
-zanikiem fazy zasilającej
-niewłaściwym kierunkiem obrotów silnika
-przeciążeniem silnika
-zbyt wysoką temperaturą oleju
-zbyt niską temperaturą oleju
-rozruchem nieodciążonego modułu śrubowego

Moduł śrubowy

Wykonany z najlepszych komponentów układ pompujący kompresora serii HIT ma jeden z najlepszych na rynku, wskaźników wydajności efektywnej w proporcji do mocy silnika. Niezawodny układ przeniesienia napędu za pomocą przekładni pasowej, dający pewność stabilnej pracy kompresora. Dopracowany system filtracji olejow-powietrznej, pozwala uzyskać niską zawartość oleju w sprężonym powietrzu na wyjściu ze sprężaki (<4ppm) Przez cały okres miedzy przeglądami, sprężarka utrzymuje wydajność na najwyższym poziomie.

Dźwiękochłonna obudowa

Obudowa kompresora śrubowego HIT posiada kompaktową obudowę, która została wykonaną z wysoką precyzją. Płyty dźwiękoizolacyjne zainstalowane wewnątrz obudowy wraz z układem konstrukcyjnym sprężarki, umożliwiły osiągniecie bariery hałasu 67 [dBA] co jest jednym z najlepszych wyników w tej klasie kompresorów.
Stacja przygotowania powietrza wersja VT

Kompresor serii SMART opcjonalnie może być wyposażony w stacje przygotowania powietrza składającą się z następujących elementów: osuszacz ziębniczy punkt rosy +3oC, filtr dokładny 0,1um, filtr końcowy 0,01um oraz automatyczny wyrzutnik kondensatu. Według normy ISO 8573-1 system uzdatniania spełnia klasę 1.4.1.



Dostępne ulepszenia na etapie produkcji

Ulepszenie L26S do kompresorów SMART - HIT

Pozycja UL26S zawiera, wymianę na etapie produkcji standardowego panela kontrolnego L9 w sprężarce HIT lub SMART na model L26S
Ulepszenia zawiera wszystkie cechy rozwiązania standardowego plus poniższe atuty.

Dodatkowe atuty:

- panel kontrolny L26S posiada alfanumeryczny wyświetlacz LCD
- komunikaty dotyczące pracy kompresora są przekazywane w 8 językach (polski, angielski, niemiecki, francuski, włoski, hiszpański, turecki, portugalski)
- zintegrowany zegar pozwala ustawić 3 harmonogramy pracy dla jednego dnia w tygodniu.
- port RS485 pozwala na podłączenie kompresora do komputera w celu monitorowania pracy urządzenia.
- możliwość podłączenia modułu GSM - otrzymywanie komunikatów w postaci sms o pracy kompresora.
- automatyczny rozruch kompresora po zaniku napięcia w sieci elektrycznej.
- możliwość podłączenia kompresora z L26S w kaskadę.



Ulepszenie zbiornik ocynk do kompresorów śrubowych HIT - SMART na zbiorniku

Pozycja zawiera, wymianę na etapie produkcji zbiornika ciśnieniowego standardowego malowanego proszkowo na zbiornik ocynkowany (wew/zew) - Norma zabezpieczenia antykorozyjnego PN-EN ISO-1461. Na zbiornik ciśnieniowy ocynkowany przewidziane jest 10 Lat gwarancji.



Dostępne ulepszenia na etapie produkcji

Ulepszenie Wyrzutnik automatyczny elektromagnetyczny HD-MD600

Pozycja UWK6031 zawiera montaż na etapie produkcji wyrzutnika automatycznego HD-MD600 na fabrycznym stelażu.

KOD UWK6031

Min. / Max. temperatura (ºC) +1 / +50;
Ciśnienie operacyjne 0-16 bar
Kondensat Zanieczyszczony olejem oraz bez oleju;
Korpus Aluminiowy wyścielony twardą powłoką odporną na ścieranie;
Waga 0,5 kg;

Niezbędny system w nowoczesnej gospodarce kondensatu. Automatyczny zawór zwrotny sterowany elektromagnetycznie na podstawie ciągłych pomiarów poziomu kondensatu w zbiorniku otwiera się w zależności od potrzeb i powoduje ciągły spust kondensatu z systemu sprężonego powietrza bez strat ciśnienia.

Kondensat powstaje w trakcie procesu schładzania sprężonego powietrza poniżej temperatury punktu rosy.
Para wodna zgromadzona w sprężonym powietrzu osiąga stan nasycenia i zaczyna się skraplać w wodę. Większe krople wody gromadzą się w dolnych rejonach systemu, a drobne krople unoszone są przez sprężone powietrze do odbiorników zagrażając bezpieczeństwo pracy całego systemu. W nowoczesnych systemach sprężonego powietrza gospodarka kondensatu należy do standardu.

Oto zalety naszego sterowanego automatycznie, w zależności od wysokości poziomu kondensatu w zbiorniku, spustu kondensatu:

- Wysoka niezawodność systemu
- Maksymalna wydajność
- Brak strat ciśnienia
- Odporność na wszystkie oleje sprężarkowe
- Brak zanieczyszczeń przez użycie dodatkowego sita
- Alarm w przypadku awarii
- Łatwe sprawdzenie funkcjonalności
- Niskie koszty instalacji i serwisowania

Opcjonalne wyposażenie:

Separator woda-olej PCT

Kondensat

W czasie procesu sprężania powietrza przy pomocy sprężarek smarowanych olejem powstaje kondensat olejowo-wodny, który zawiera od 500 do 5000 mg oleju na litr kondensatu. Według obwiązujących przepisów zawartość oleju w kondensacie odprowadzanym do ścieków nie może przekraczać 15mg/litr. (Dziennik Ustaw nr 116 z dn. 10.12.91, poz. 503). UWAGA! Każde przedsiębiorstwo, które doprowadza do zanieczyszczenia środowiska naturalnego np. przez odprowadzenie do ścieków nie uzdatnianego kondensatu, musi się liczyć z finansowymi karami.

Separator kondensatu PCT

Separator PCT w zakresie separatorów woda/olej oddziela olej od kondensatu, generowane przez systemy sprężonego powietrza. PCT zapewnia wydajne oddzielnie oleju od kondensatu poprzez kierowanie skroplin przez różne etapy rozdzielania.

Zasady funkcjonowania PCT

W przypadku gdy kondensat wpływa do PCT, olej odfiltrowuje się za pomocą różnych elementów filtracyjnych. Separator kondensatu PCT wykorzystuje materiały adsorpcyjne, aby usunąć nadmiar oleju. Trwałość pierwszego stopnia filtracji PCT jest określona przez ilość usuniętego oleju, nie od ilości kondensatu. Element węglowy separatora jest wykorzystany tylko w celu końcowego oczyszczenia i zapewnia osiągnięcie docelowych wartości <10 ppm. Profesjonalna konstrukcja PCT jest niezwykle kompaktowa, lekka a zarazem maksymalizuje czynniki ergonomiczne podczas przeprowadzania rutynowej konserwacji.

 Korzyści handlowe:

- Współpracuje ze wszystkimi wyrzutnikami kondensatu (elektryczne, elektromagnetyczne, mechaniczne).
- Trzy modele pokrywające aż do 15m³/min wydajności sprężarki oferuje elastyczność doboru wydajności sprężarki.
- Filtracja na poziomie <10 ppm
- Separuje oleje mineralne oraz syntetyczne

Korzyści techniczne:

- Mała zajmowana powierzchnia.
- Lekka i łatwa wymiana elementów.
- Łatwy montaż i procedura konserwacji.
- Próbka i test spustu badania/pomiaru wydobycia dla wartości ppm
- Wskaźnik bezpieczeństwa przepełnienia.
- Moźliwość podłączenia różnego typu wyrzutników
