Sprężarki śrubowe serii VSB 3G

Zakres:

Napęd: pośredni (pasowy)

Moc: 18,5-37 kW

Wydajność: 3150-6200 l/min ( 189-372 m3/h)

Ciśnienie robocze: 8-13 bar

Hałas: 66-70 dB








Dlaczego warto wybrać produkt firmy GUDEPOL?

GUDEPOL to lider pneumatyki działający na polskim rynku nieprzerwanie od ponad 30 lat. Doświadczenie zdobywane latami pozwoliło nam stworzyć bogatą ofertę sprężarek śrubowych i tłokowych, stacji uzdatnienie powietrza, instalacji, narzędzi pneumatycznych, armatury, oraz kompleksowych rozwiązań z zakresu pneumatyki.

Wybierając produkty marki GUDEPOL otrzymują Państwo oprócz naszego doświadczenia, dodatkowe atuty:

Ikona - check własne rozwiązania technologiczne wykorzystane w projektowaniu i produkcji sprężarek,
Ikona - check bogaty wachlarz doświadczeń zdobyty podczas wieloletnich badań i pracy nad produktami,
Ikona - check skrupulatną kontrolę jakości, którą przechodzą nasze kompresory śrubowe oraz tłokowe hd, bezpośrednio po opuszczeniu linii montażowej,
Ikona - check pierwszorzędną jakość produktów i usług, potwierdzoną korzystnymi warunkami gwarancji,
Ikona - check nowoczesne i ekologiczne metody budowania stacji uzdatniania powietrza,
Ikona - check wychodzenie naprzeciw oczekiwaniom klientów, poprzez odpowiedni dobór parametrów urządzeń pneumatycznych,
Ikona - check atrakcyjne rozwiązania już istniejących sieci pneumatycznych,
Ikona - check profesjonalny serwis obejmujący swoim działaniem całą Polskę.

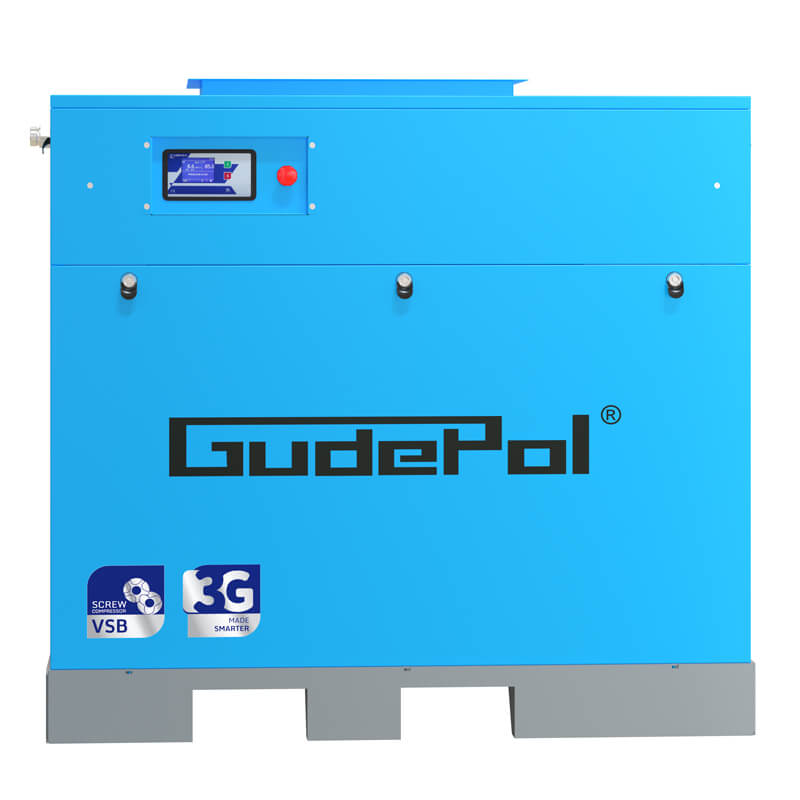

Zdjęcie przedstawiające kompresor VSB marki Gudepol
Seria kompresorów VSB jest rozwinięciem myśli technicznej jaka została zaimplikowana w kompresorach serii NKSB. Rozszerzyliśmy system nadzoru nad kompresorem, po przez panel kontrolny o bardziej szczegółowym przekazie informacji oraz szerszym zakresie modyfikacji ustawień. Jego wyjątkową funkcją jest możliwość łączenia dwóch kompresorów w kaskadę. Wyżej wymienione atrybuty w połączeniu z niezawodną konstrukcją stanowią, iż kompresory serii VSB są najlepszą opcją inwestycyjną w swojej klasie kompresorów. Znaczek 5 lat gwarancji

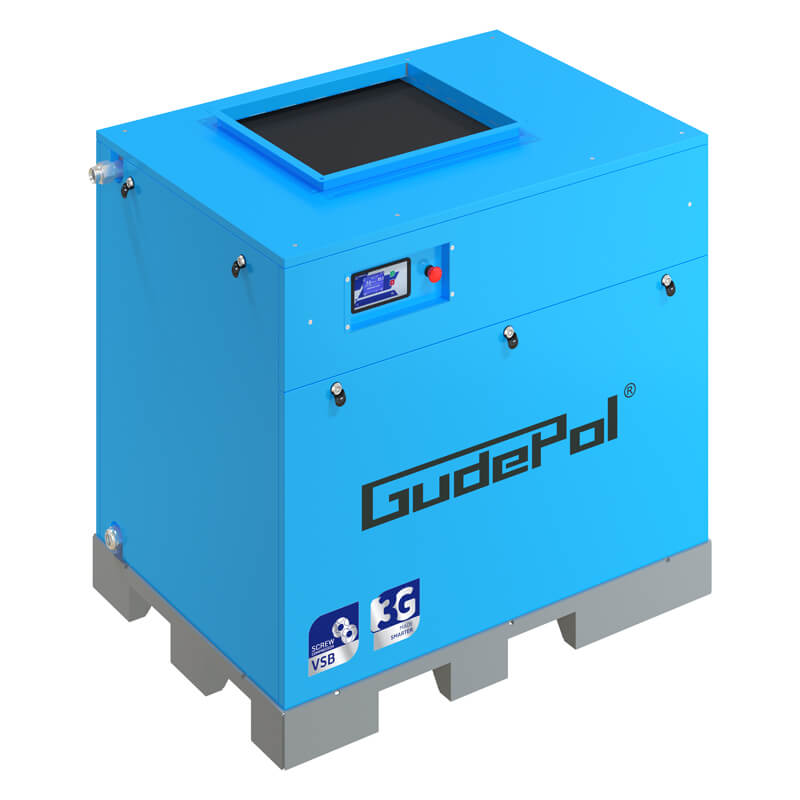

Zdjęcie przedstawiające kompresor VSB marki Gudepol

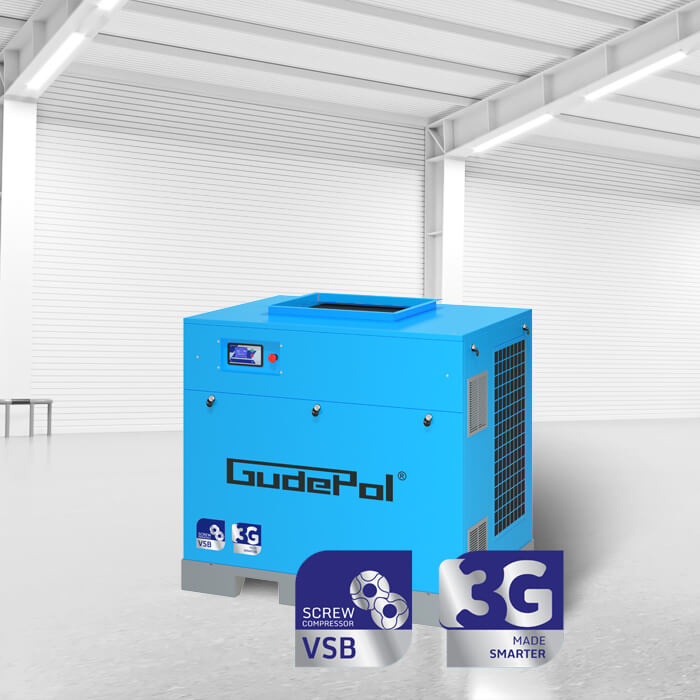

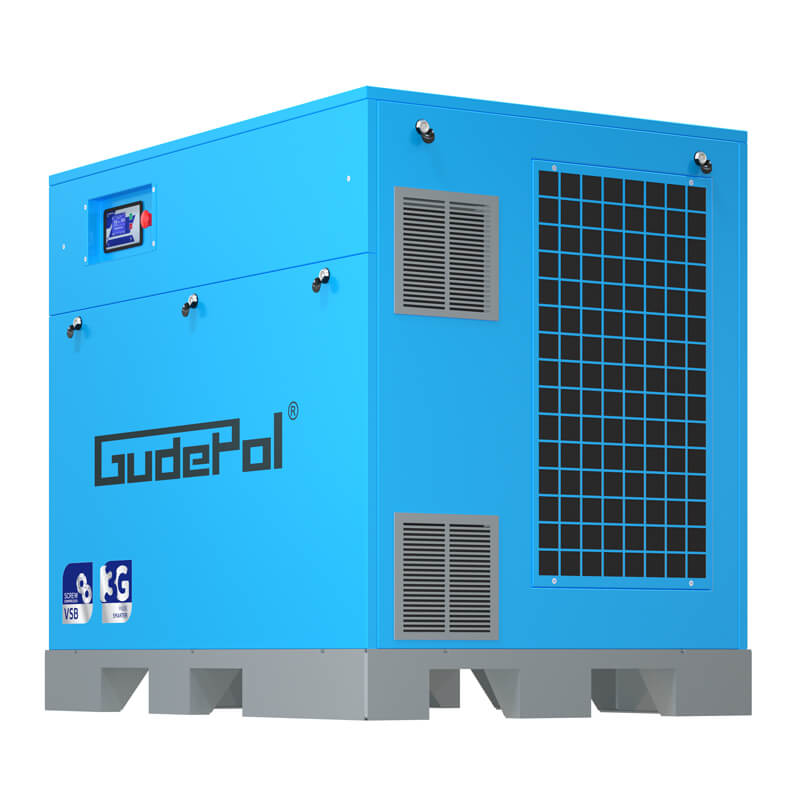

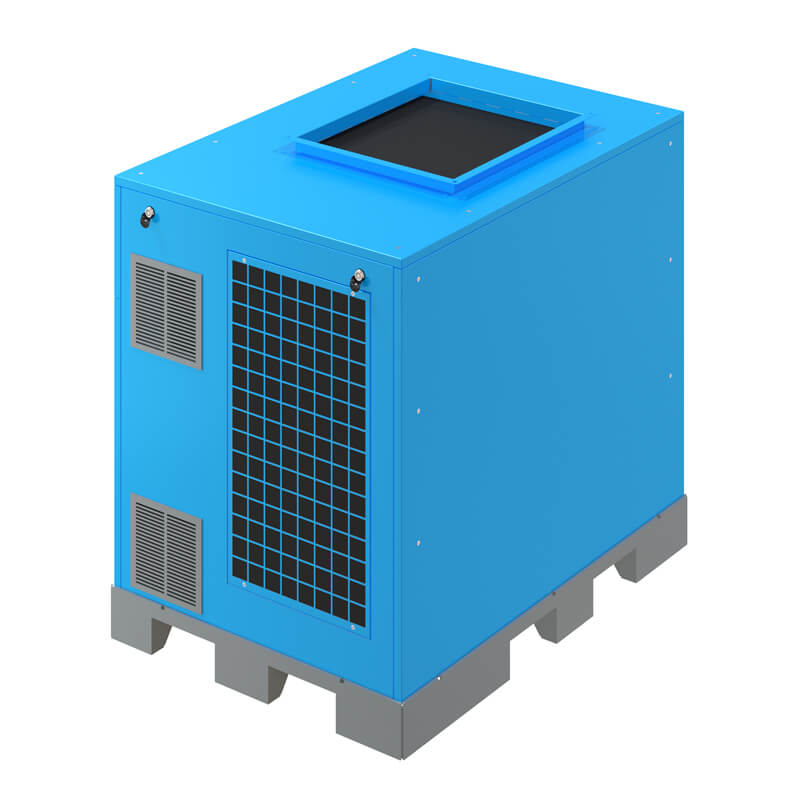

Zdjęcie przedstawiające kompresor VSB marki Gudepol Zdjęcie przedstawiające kompresor VSB marki Gudepol Zdjęcie przedstawiające kompresor VSB marki Gudepol Zdjęcie przedstawiające kompresor VSB marki Gudepol
Dlaczego kompresory serii VSB są tak wyjątkowe?

Ikona - check niskie koszty serwisowania na terenie całego kraju,
Ikona - check znaczna redukcja kosztów energii elektrycznej,
Ikona - check prosta obsługa kompresora,
Ikona - check potwierdzona niezawodność urządzenia poprzez skrupulatną kontrolę jakości podczas procesu produkcji,
Ikona - check wysoka wydajność modułu śrubowego względem mocy silnika elektrycznego,
Ikona - check kompaktowa budowa kompresora dająca duże możliwości adaptacyjne,
Ikona - check 5 lat gwarancji,
Ikona - check możliwość wykorzystania efektywności cieplnej kompresora,
Ikona - check możliwość połączenia urządzenia w kaskadę/macierz.

Parametry techniczne sprężarek śrubowych VSB
Kompresor

[typ]
Hałas

[dB]
Wydajność

[l/min]
[m3/h]
Max.
ciśnienie

[bar]
[MPa]
Moc
silnika
[kW]
Napięc.
zasil.
[V]
szer x gł x wys

[cm]
Ciężar

[kg]
GD-VSB11-3G 18,5/08 67 3150 / 189 8 / 0,8 18,5 400/50 137x98x124 670
GD-VSB11-3G 22/08 68 3700 / 222 8 / 0,8 22 400/50 137x98x124 690
GD-VSB11-3G 22/10 68 3200 / 192 10 / 1,0 22 400/50 137x98x124 690
GD-VSB11-3G 30/08 70 5400 / 324 8 / 0,8 30 400/50 137x98x124 750
GD-VSB11-3G 30/10 70 4800 / 288 10 / 1,0 30 400/50 137x98x124 750
GD-VSB11-3G 30/13 70 4200 / 252 13 / 1,3 30 400/50 137x98x124 750
GD-VSB11-3G 37/08 70 6200 / 372 8 / 0,8 37 400/50 137x98x124 800
GD-VSB11-3G 37/10 70 5500 / 330 10 / 1,0 37 400/50 137x98x124 800
GD-VSB11-3G 37/13 70 4600 / 276 13 / 1,3 37 400/50 137x98x124 800





Kompresor śrubowy VSB - Opis podzespołów
Panel kontrolny L26
Panel kontrolny S26 - Gudepol

Kompresor VSB wyposażony jest w nowej generacji panel mikroprocesorowy układu sterowania L26S. Rozwiązanie to pozwala na łatwą i czytelną pracę urządzenia, układ automatycznie wyłapuje nieprawidłowości pracy, o czym informuje wyświetlając rodzaj usterki. W przypadku zagrożenia uszkodzenia sprężarki automatycznie wyłącza urządzenie. Informuje użytkownika o trybie pracy kompresora.


Czytelny oraz szczegółowy wyświetlacz przekazuje informacje o:


Ikona - strzałki ciśnieniu roboczym
Ikona - strzałki zaistniałej usterce urządzenia po przez szczegółowy kod alarmu
Ikona - strzałki ilości przepracowanych godzin łącznie i pod obciążeniem
Ikona - strzałki czasie pozostałym do przeglądu serwisowego
Ikona - strzałki zapisanych w pamięci usterkach.


Dodatkowe atuty:


Ikona - strzałki panel kontrolny L26S posiada alfanumeryczny wyświetlacz LCD,
Ikona - strzałki komunikaty dotyczące pracy kompresora są przekazywane w 8 językach (polski, angielski, niemiecki, francuski, włoski, hiszpański, turecki, portugalski),
Ikona - strzałki zintegrowany zegar pozwala ustawić 3 harmonogramy pracy dla jednego dnia w tygodniu,
Ikona - strzałki port 485 (MODBUS RTU) pozwala na podłączenie kompresora do sieci urządzeń moitorowanych  lub Gudepol Internet Chmura,
Ikona - strzałki automatyczny rozruch kompresora po zaniku napięcia w sieci elektrycznej,
Ikona - strzałki możliwość podłączenia kompresora z L26S w kaskadę(nadrzędny/podrzędny/ multi-kompresor).

Moduł śrubowy
Moduł śrubowy VSB - Gudepol

Wykonany z najlepszych komponentów układ pompujący kompresora serii VSB ma jeden z najlepszych na rynku europejskim, wskaźników wydajności efektywnej proporcjonalnie do mocy silnika. Poprzez zintegrowanie filtrów oraz separatora oleju z modułem, zredukowano ilość połączeń z resztą podzespołów do minimum, tym samym osiągnięto najwyższy stopień niezawodności.

Silnik elektryczny z napinaczem
Silnik elektryczny z napinaczem - Gudepol

Niezawodny układ przeniesienia napędu, dający pewność stabilnej pracy kompresora. Przez cały okres miedzy przeglądami, sprężarka utrzymuje wydajność na najwyższym poziomie. Silnik elektryczny spełnia wszelkie standardy norm jakościowych w Europie, jego nie podważalnymi cechami są:



Ikona - check doskonała niezawodność,
Ikona - check cicha praca, brak drgań,
Ikona - check przyjazna dla środowiska technologia produkcji

Automatyka
Automatyka NKSI - Gudepol

Nowoczesna oparta na najwyższej jakości komponentach automatyka, zabezpiecza sprężarkę przed:



Ikona - check spadkiem napięcia w sieci elektrycznej,
Ikona - check zanikaniem fazy zasilającej,
Ikona - check niewłaściwym kierunkiem obrotów silnika,
Ikona - check przeciążeniem silnika elektrycznego lub wentylatora chłodnicy,
Ikona - check zbyt wysoką temperaturą oleju,
Ikona - check zbyt niską temperaturą oleju,
Ikona - check rozruchem nieodciążonego modułu śrubowego,



Zainstalowanie elektronicznego przetwornika ciśnienia ułatwia precyzyjne dobranie ciśnień roboczych poprzez panel kontrolny.

Chłodnica olejowo-powietrzna
Zdjęcie chłodnicy olejowo-powietrznej montowanej w kompresorach marki Gudepol

Wyjątkowo efektywna, dwu-funkcyjna chłodnica zapewniająca optymalne warunki pracy w najcięższych warunkach pracy kompresora. Pozwala osiągnąć niską temperaturę wyjściową powietrza do sieci pneumatycznej. Wyposażona jest w wentylator, sterowany po przez panel kontrolny w zależności od obciążenia kompresora. Do połączenia chłodnicy z modułem zastosowano przewody hydrauliczne wysokotemperaturowe.

Dźwiękochłonna obudowa
Zdjęcie wyciszenia obudowy montowanego w kompresorach serii VSB

Obudowa kompresora śrubowego VSB jest formą zamkniętą, wykonaną z wysoką precyzją, o kompaktowej budowie. Płyty dźwiękoizolacyjne zainstalowane wewnątrz obudowy wraz z układem konstrukcyjnym sprężarki umożliwiły osiągniecie bariery hałasu 68 [dBA] co jest jednym z najlepszych wyników w tej klasie kompresorów.

Dostępne ulepszenia na etapie produkcji
Panel kontrolny L33S - DOSTĘPNE ULEPSZENIE

Ulepszenie panel kontrolny L33S zawiera wymianę na etapie produkcji standardowego panela kontrolnego L26S w sprężarkach VS na modelL33S. Ulepszenie panel kontrolny L33S zawiera wszystkie cechy rozwiązania standardowego L26S plus poniższe atuty:



Ikona - check funkcja MULTIUNIT oznacza sterownie nadrzędne z możliwością zarządzania 4 kompresorami podrzędnymi w 3 trybach pracy:
- inteligentnym – maksymalna wydajność przy jednoczesnym minimalnym zużyciu energii,
- równorzędnym (godzinowym) – ustawienie pracy kompresorów tej samej mocy, w którym urządzenia zużywane są naprzemiennie i równomiernie wg harmonogramu godzin,
- priorytetowym – ustawienie priorytetów pracy na poszczególne kompresory,
Ikona - check możliwość sterowania oraz monitorowania pracy falownika,
Ikona - check port RS485 pozwala na podłączenie kompresora do Gudepol Internet chmura w celu monitorowania pracy urządzenia.

Panel kontrolny L33S - Gudepol
Zdjęcie nowego panelu L33S
Dostępne ulepszenia na etapie produkcji
GUDEPOL Internet Chmura - DOSTĘPNE ULEPSZENIE

Ulepszenie Internet Chmura RJ45 składa się z modułu podłączanego do kompresora oraz dostępu do profilu internetowego. Poprzez urządzenia stacjonarne i mobilne, takie jak komputer, tablet lub smartfon mamy możliwość sterowania całą pracą kompresora 24h na dobę z każdego miejsca na Ziemi. Rozwiązanie to zakłada zdalne sterowanie podłączonymi kompresorami śrubowymi. W każdej chwili możliwe jest przeglądnięcie dziennika alarmów, a także sprawdzenie, czy kompresor nie uległ awarii. Umożliwiony jest również dostęp do licznika, tzw. zegara serwisowego, gdzie wyświetlany jest m.in. czas pracy kompresora, czas wymiany filtrów czy pozostała ilość godzin do przeglądu serwisowego. Zintegrowany system pozwala na zmianę parametrów urządzenia takich jak: ciśnienia roboczego, programowania ON/OFF czy harmonogramu czasu pracy. Dzięki zdalnemu dostępowi, możliwości konfiguracji parametrów maszyny, uzyskiwania aktualnych informacji o systemie rozszerzenie Internet Chmura może być dużym wsparciem optymalizacji systemów w przedsiębiorstwie. Ponadto system Internet Chmura jest w pełni zabezpieczony przed zagrożeniami płynącymi z sieci.


Zalety ulepszenia internetowego Chmura RJ45:


Ikona - check monitorowanie statusu kompresora,
Ikona - check zdalne sterowanie,
Ikona - check integracja systemu,
Ikona - check optymalizacja parametrów pracy i zarządzanie danymi,
Ikona - check zabezpieczenie przed zagrożeniami płynącymi z sieci,
Ikona - check oszczędność czasu i energii.

Chmura - Gudepol Chmura monitor -Gudepol
Falownik NX - DOSTĘPNE ULEPSZENIE
Czym jest przemiennik częstotliwości i do czego służy?


Najogólniej można powiedzieć, że przemiennik częstotliwości jest urządzeniem elektronicznym, którego zadaniem jest przekształcanie energii prądu przemiennego o stałej amplitudzie napięcia i stałej częstotliwości na energię o regulowanej do potrzeb zmiennej częstotliwości i zmiennej amplitudzie napięcia. Przemiennik częstotliwości jest urządzeniem służącym do płynnej regulacji prędkości obrotowej silników elektr ycznych z zachowaniem jak najlepszych ich parametrów ruchowych.

Zastosowanie przemiennika częstotliwości w naszych sprężarkach śrubowych pozwoliło na uzyskanie bardzo dobrych właściwości regulacyjnych silników indukcyjnych, zapewniając przy właściwym sterowaniu uzyskiwanie pełnego momentu silnika przy niskich prędkościach obrotowych z utrzymaniem stałego ciśnienia w sieci sprężonego powietrza przy zmiennym jego wypływie.



Każda sprężarka śrubowa z przetwornicą częstotliwości ma możliwość regulacji obrotów w zakresie od 50% do 100%, a co z tym się wiąże również w tym zakresie wydajności. Układ bezstopniowego regulowania obrotami sprężarki to najbardziej ekonomiczny sposób regulacji. Podstawowe zalety to niższe w porównaniu ze sprężarkami sterowanymi tradycyjnie zużycie energii elektrycznej i utrzymywanie stałego zadanego ciśnienia w sieci sprężonego powietrza.

Schemat oszczędności jakie daje falownik w kompresorach marki Gudepol

Wykres falownika NX - Gudepol Falownik - Gudepol
Wymiennik ciepła - DOSTĘPNE ULEPSZENIE

Nowy model wymiennika ciepła WH to doskonały sposób na zwiększenie oszczędności. Efektywność cieplną wymiennika, można wykorzystać do systemu grzewczego jak i do podgrzewania wody użytkowej. Przy systemie wymiennika WH mamy do dyspozycji 75% mocy elektrycznej pobieranej przez sprężarkę z sieci.



Dzięki wytrzymałej i optymalizowanej konstrukcji wymiennik WH przystosowany jest do efektywnej pracy przez wiele lat w całym zakresie zastosowań. Innowacyjny wzór przetłoczeń na płytach wymiennika WH sprawia, że jest to najlepszy wymiennik ciepła na rynku, znacząco zmniejszający zużycie energii i obniżając emisję CO2.



Materiały płyty przednie: AISI 304L; Płyty: AISI 316L;
Króćce przyłączeniowe: AISI 304L; Materiał lutu (spoiwa): miedź

Wykres zużycia i odzysku energii kompresorów śrubowych GUDEPOL
